Правильная настройка модема "Ростелекома": ADSL, DSL, D-Lnik, TP-Link. Роутер Ростелеком: как быстро настроить ADSL-подключение

ADSL – технология модема, в отличии от DSL распределяет исходящий и входящий трафик не равномерно, ассиметрично. ADSL предоставляет большую часть пропускных полос для входящего трафика в силу того, что большинству обычных пользователей сети входящий трафик приоритетней, чем исходящий. Передача данных с помощью данной технологии происходит посредством аналоговой телефонной линии и модема.

Подключение модема от Ростелекома

От аппаратной версии устройства зависят некоторые нюансы, к примеру, дополнительные разъёмы для подключения друг сетевых устройств, таких как телевиденье. На примере распространённого модема от Ростелекома можно чётко увидеть разницу между версиями:

Также и на примере модема со специальной антенной , раздающей wi-fi, можно увидеть ту же самую ситуации в различиях версий устройства:

После подсоединения кабелей телефонной, телевизионной или интернет сетей можно приступать к настройкам , которые производятся автоматически (через специальный диск) или вручную.

Для автоматического подключения модема нужно вставить диск в DVD-привод ПК и подтвердить установку. Данная функция является максимально упрощённой и не требует каких-либо знаний.

Не стоит беспокоиться, если же по каким-либо обстоятельствам диск потерян или поврежден. На официальном сайте Ростелекома можно скачать необходимое ПО последней версии, или же сделать это на сторонних сайтах, которые посвящены различным драйверам.

Настройки ADSL со статическим IP

Обратите внимание, что перед началом каких-либо действий по настройке интернета вручную рекомендуется произвести сброс к заводским параметрам. В разделе выше вы могли заметить маленькую кнопку reset . Данная кнопка находится внутри очень тонкого отверстия, чтобы надавить на неё нужно взять в руку продолговатый предмет, к примеру зубочистку или иголку. Чтобы сброс произошёл необходимо удерживать кнопку более 10-15 секунд, после чего с флэш-памяти модема удалятся всё данные.

Настройка маршрутизатора происходит через специальный WEB -интерфейс , функционирующий при помощи HTML, поэтому для работы можно использовать популярные браузеры, такие как:

1. Internet Explorer
2. Chromium browsers (google chrome, opera, yandex browser, etc.)
3. Mozilla Firefox и другие

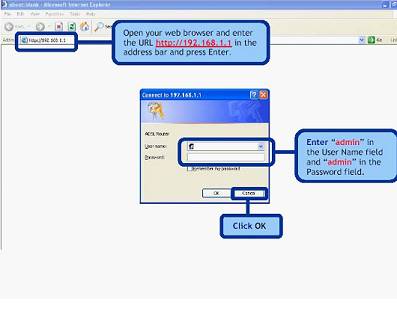

Чтобы вызвать WEB-интерфейс нужно ввести в поисковую строку браузера IP-адрес “192.168.1.1 ”, после чего произойдёт переход на страницу входа, в которой нужно ввести данные. По умолчанию у всех Ростелеком модемов данные ввода одинаковы, а именно “admin ” в качестве пароля и логина .

Авторизовавшись в WEB-интерфейсе, нужно убрать значение DSL Auto-connect.

После чего можно будет вручную изменить параметры, соответственно изображению

Подтвердите установку параметра Bridging, LLC/SNAP-BRIDGING

Убедитесь в том, что напротив значения Enable Bridge Service стоит галочка

Подтвердите внутренний IP-адрес и маску подсети.

Далее будут показаны все созданные настройки , которые можно сохранить или сбросить, использовав кнопку Save/Reboot .

После всех настроек модема нужно нажать кнопку Finish

При настройке модема в режиме роутера нужно ввести следующие значение :

Для примера приведем настройки модема Интеркросс 5633 E:

Производим тот же вход через WEB-интерфейс с теми же данными

Выбираем вкладку WAN

Далее для VPI и VCI указываем значение 0 и 35, а для Channel mode — 1483 MER

Далее вводим локальный IP -адрес , маску и шлюз в соответствии с изображением

После всех манипуляций производим подтверждение всех настроек кнопкой Commit/Reboot

Настройки ADSL в режиме PPPoE

Режим моста на примере Интеркросс 5633 E

Повторите вход , используя те же инструкции

Во вкладке Wizard настройте все значение, как на изображении

Подтвердите настройки кнопкой Finish

Режим роутера на примере Интеркросс 5633 E

Всё та же операция входа с теми же данными

Один из самых распространенных способов подключения на сегодняшний день – при помощи модема ADSL-типа. Настройка данного устройства не представляет собой ничего сложного, достаточно лишь иметь минимальное представление о принципе его работы, а также владеть компьютером на уровне пользователя.

Некоторые нюансы все же имеются. Они различаются в зависимости от провайдера, так как параметры подключения к каждому могут существенно разниться. Некоторые могут присваивать своим клиентам статические IP-адреса, также могут иметься различные другие особенности настройки. Многие пользователи желают настроить работу интернета через связку провайдер->ADSL-модем->Wi-Fi-роутер. Для создания подключения в режиме моста уже должны иметься некоторые навыки настройки сетевого оборудования. Так как настройку такого рода выполнить не так просто.

Подключение оборудования (ADSL-модема, Wi-Fi-роутера)

Для подключения ADSL-модема необходимо наличие не только самого устройства, но и других деталей. Без них подключение к ПК и телефонной линии будет невозможно. Понадобится сетевая карта и сплиттер. Сетевая карта необходима для передачи данных между модемом и ПК. Сплиттер понадобится для других целей. Даже когда ADSL- модем подключен к интернету, телефонная линия доступна для звонков. Поэтому чаще всего используется сплиттер, он позволяет подключить к телефонной линии одновременно и модем, и обычный телефонный аппарат.

В сплиттере имеется несколько гнезд. Чаще всего это:

• line (для подключения телефонной линии);
• modem (подключается модем);
• phone (для подключения телефонного аппарата).

Подключение модема к ПК и телефонной линии выполняется в следующем порядке:

Вход в WEB-интерфейс

Когда ADSL-модем подключен, остается лишь осуществить его настройку через WEB-интерфейс. Она является типовой для большинства моделей устройств данного типа.

Выполняется настройка следующим образом (D-Link DSL-2500U):

После этого можно настроить свой ADSL-модем в соответствии с требованиями провайдера. Все старые настройки были удалены.

Как настроить ADSL-модем в режиме роутера

В первую очередь необходимо сбросить настройки ADSL-модема. Только после этого можно приступать непосредственно к его настройке в режиме роутера.

Когда эта операция успешно выполнена, можно переходить в WEB-интерфейс для начала настройки: в адресной строке браузера необходимо ввести 192.168.1.1 (для модема D-LinkDSL-2500UBRU):

После того, как настройка завершена, можно смело нажать кнопку «Apply». АДСЛ как роутер настроен. Далее можно приступать к настройке модема через Wi-Fi.

Видео: настройка ADSL модема в режиме моста

PPPoE соединения

Правильно настроить на Windows 7 PPPoE соединение довольно просто.

Для этого необходимо выполнить следующие действия в строгом порядке:

PPPoEявляется сетевым протоколом канального уровня, применяется для передачи кадров PPPчерез глобальную сеть Интернет. Чаще всего используется различными xDSL-сервисами.

Беспроводная сеть

На сегодняшний день большинство различных устройств выходят в интернет при помощи встроенных вай-фай модулей. Именно поэтому большая часть пользователей настраивает свои ADSLмодемы для совместной работы с Wi-Fi-роутерами.

Выполнить такое подключение можно следующим образом:

Многие задают себе вопрос: как настроить ADSL-модем и Wi-Fi-роутерв в режиме, исключающем возникновение различных ошибок? Сделать это довольно просто, достаточно лишь внимательно прочитать сопроводительную документацию.

Настройка модема в режиме «моста»

Для выполнения настройки ADSL-модема в режиме моста необходимо выполнить следующие действия:

Настройка завершена.

Параметры интернет

Параметры интернет различаются для различных операторов. Таким образом, если ADSL-модем и WI-FI-роутеры были настроены на работу с оператором «Ростелеком», они не будут работать на линии «МГТС».

Параметры интернет для «Ростелеком»

Настройки ADSL-модемов для данного оператора являются типовыми:

• режим инкапсуляции – LLC;
• тип подключения – Bridge;
• VPI – 0;
• VCI-100;
• QoS – UBR.

После ввода всех параметров необходимо нажать «Apply». Настроить ADSL-модем «Ростелеком», как и все остальные, несложно, достаточно лишь правильно ввести все необходимые параметры через WEB-интерфейс.

Параметры интернет для «ОГО»

Для нормальной работы в интернете через провайдера «ОГО» при настройке модема необходимо ввести следующие данные:

Параметры интернет для «МГТС»

Настройки, которые необходимо задать ADSL-модему для подключения к оператору «МГТС», специфичны:

• режим инкапсуляции – LLC/SNAP;
• VPI-1;
• VCI-50;
• режим работы «Bridging».

Также необходимо установить галочку, подтверждающую автоматическое получение IP-адреса от провайдера.

Локальная сеть

При необходимости можно легко создать локальную сеть с общим выходом в интернет через ADSL-модем. Лучшим вариантом будет организовать сеть при помощи Wi-Fi-роутера, так как это позволит избежать путаницы из проводов.

Для того чтобы настроить локальную сеть, необходимо лишь выполнить в строгом порядке следующие действия:

• настроить соединение по протоколу TCP/IP (маску, DNS-сервера);
• настроить различные сопутствующие сервисы (DHCPи другие);
• настроить параметры локальной беспроводной сети, при этом важно особое внимание уделить безопасности (в настройках выбираем тип шифрования WPA-PSK);
• настраивается соединение с сетью интернет.

Схема, реализованная таким образом, довольно проста. Между глобальной сетью и ПК находится лишь два устройства: Wi-Fi-роутер и ADSL- модем. Либо одно, если в ADSL-модеме имеется встроенный модуль Wi-Fi, позволяющий работать ему в режиме роутера.

Настройка ADSL-модема в связке с Wi-Fi-роутером не представляет собой ничего сложного. Важно лишь внимательно изучить техническую документацию, идущую в комплекте с сетевым оборудованием. А также руководство по настройке, предоставляемое провайдером.

Технология ADSL не нова, но все ещё продолжает применяться довольно широко различными провайдерами. Хотя она и не удобна тем, что требуется специализированный ADSL-модем. Но стоимость его не велика, также многие операторы предоставляют данное сетевое оборудование в аренду. Настройка данного типа соединения довольно проста, важно лишь учитывать все нюансы и особенности создания подключения, а также связки Wi-Fi-роутера и ADSL-модем

>

Технологии, применяемые «Ростелекомом», выбираются с учетом местных условий. В качестве пользователя возможно благодаря наличию:

• Оптоволокна.
• Телефонных линий.
• Точкам доступа WiFi.
• Мобильной связи.

Рассмотрим, как подключить интернет от «Ростелекома» на компьютере, используя общие принципы наладки оборудования для различных способов подключения.

РТК «Ростелеком» применяет модемы и роутеры различных фирм:

• Sagemcom;
• Huawei;
• QTech;
• D-Link;
• Zyxel и другие.

Поэтому для развертывания оборудования без участия службы поддержки разработана программа автоматической конфигурации: «Мастер настройки оборудования «Ростелеком», поставляемая на диске.

Подготовка к работе

Диск подходит для различных систем Windows. Чтобы начать работу с мастером, вставляется диск с программой в CD привод компьютера. На экране появляется окно:

• Выбрать первый пункт меню.
• Происходит установка программы на компьютер с созданием ярлыка на рабочем столе.
• Подсоединить устройство через кабель к провайдеру и компьютеру.
• Убедиться, что на компьютере установлен режим автоматического получения IP.

Работа с мастером настройки

Кликнуть по ярлыку программы двойным щелчком и начать настройку в следующем порядке:

• Выбрать во всплывшем окне верхний пункт меню.
• Найти на карте подходящий филиал «Ростелекома».
• Выбрать тип подключения.
• Последовательно всплывают окна, где предоставляется возможность выбрать дополнительные услуги и настроить их.
• Затем появляется окно, где задаются параметры авторизации.

Мастер производит необходимые действия, тестирует оборудование, диагностируя неисправности, о чем сообщается в соответствующем окне.

В очередном окне редактируются:

• Имя сети.
• Пароль.
• Уровень безопасности.

На этом программа завершает работу.

Автоматические настройки

Подготовка оборудования к работе не всегда осуществляется программой, поставляемой на диске. В случае если используется витая пара, а не телефонная линия, производители оборудования предусмотрели возможность наладки устройств под конкретного оператора с помощью модуля быстрой настройки, встраиваемого в прошивку ПО.

Процедура позволяет пользователю выбрать местоположения свое и провайдера, ввести логин, пароль, другие необходимые параметры.

Самостоятельная настройка подключения к интернету

Автоматическая подготовка оборудования к работе возможна не всегда. Если роутер приобретается самостоятельно, или возникли проблемы с автоматической наладкой, требуется внести коррективы вручную. Это делается с помощью встроенного WEB-интерфейса маршрутизатора или модема, предлагающего инструменты для наладки оборудования под конкретные условия работы.

Подготовка к работе

Соединить коммутационным шнуром LAN порт устройства с портом Ethernet компьютера. В адресной строке браузера набрать 192.168.1.1. Появится окно авторизации WEB-интерфейса.

Если окно авторизации не всплыло, надо установить на компьютере режим автоматического получения IP-адреса. Если и это не помогло, возможно, устройство имеет адрес, отличный от 192.168.1.1. Найти правильный адрес в документации к ПК.

В окне авторизации предлагается ввести логин и пароль. Найти их в наклейке на нижней панели устройства или в прилагаемой документации. Если логин и пароль правильные, конфигуратор выводит на экран окно интерфейса, с помощью которого производится настройка.

Бывает, что пользователь вынужден приобрести подержанное устройство. Тогда проще всего сбросить настройки к заводским. Для этого используется специальная кнопка.

Если надо подключить интернет «Ростелекома» на ноутбуке или компьютере для домашнего пользования, и при этом сеть Wi-Fi не нужна, необходимости в приобретении роутера нет. Достаточно подключить витую пару от провайдера к сетевому порту ПК и настроить компьютер. Но для соединения по телефонной линии придется приобрести хотя бы простейший ADSL модем.

ADSL модем

Для самостоятельной настройки модема войти в окно конфигуратора. К сожалению, стандартного интерфейса конфигурации не существует, но принципы и параметры подключения интернета для создания ADSL соединения похожи.

Рассмотрим WEB-интерфейс фирмы Zyxel.

Сначала создать новое соединение ADSL:

• Выбрать в меню «Интернет; ADSL».
• Щелкнуть «Добавить виртуальный канал». Появляются поля для ввода информации.
• Придумать название для поля «Описание».
• Ввести значения, необходимые для связи с «Ростелекомом», в поля VPI и VCI.
• Узнать у провайдера значение инкапсуляции, выбрать его, нажав на стрелочку в поле.
• Чтобы обеспечить выход в интернет, поставить галочку в соответствующее поле.
• Чтобы работал протокол PPPoE, в поле параметров IP выбрать значение «Без IP-адреса».
• Кликнуть «Сохранить».

Затем настроить PPPoE:

• Выбрать «Интернет; PPPoE/VPN». Появляется окно настройки.
• Выбрать протокол PPPoE.
• В поле выбора способа подключения щелкнуть по названию, введенное в поле «Описание» виртуального канала ADSL.
• Затем ввести логин и пароль.
• Кликнуть «Применить».

Всем абонентам «Ростелекома» доступна консультация по телефону. Если настройка собственными силами не удалась, необходимо связаться со службой поддержки.

На компьютере или ноутбуке

Самостоятельно настроить интернет от «Ростелекома» на компьютере под Windows несложно. Для этого:

• В панели управления щелкнуть по выделенному пункту меню:

• Открывается окно управления сетями и общим доступом, где выбрать:

• Появляется меню, где найти пункт «Подключение к интернету», во всплывшем окне подтвердить выбор, щелкая нижний пункт меню.
• «Виндовс» предлагает выбрать тип соединения. Выбрать PPPoE.
• В новом окне необходимо ввести логин и пароль, прописанные в договоре с компанией «Ростелеком», поставить галочку в соответствующее поле, чтобы запомнить пароль.
• Придумать подходящее имя для соединения с интернетом и ввести его.
• Щелкнуть «Подключить».

Вывести ярлык на рабочий стол. Для этого:

• Нажать клавиши win+R.
• В раскрывшемся небольшом окошке написать ncpa.cpl.
• Щелкнуть «ОК».
• Появляется список сетевых соединений на компьютере. Кликнуть правой клавишей по только что созданному соединению.
• В выпадающем меню выбрать «Создать ярлык».

Нажав курсором на ярлык, выйти в интернет.

Настройка роутеров

Общей инструкции по не существует. Но возможно обозначить общие принципы работы с WEB-интерфейсом.

Чтобы настроить роутер, войти в интерфейс WEB-конфигуратора описанным выше способом и приступить к настройке соединения по протоколу PPPoE, создаваемому, как сделано аналогичное соединение для модема ADSL, указанного ранее.

Найти окно конфигурации WAN и задать параметры для протокола PPPoE.

У роутеров Zyxel для этого надо выбрать «Интернет > PPPoE/ VPN». Открывается окно настройки, где необходимо:

• Поставить галочки в первые два поля, чтобы открыть выход в интернет.
• Выбрать протокол PPPoE.
• В поле выбора способа подключения найти Broadband connection (ISP).
• Ввести логин и пароль.
• Щелкнуть «Применить».

Для роутера дополнительно настроить точку доступа. Задать имя сети Wi-Fi, пароль, выбрать протокол безопасности. После этого перезагрузить роутер.

Подключение к сети Wi-Fi с использованием точек доступа

В рамках программы по строительству точек Wi-Fi в малонаселенных пунктах РТК

« Ростелеком» создал три точки доступа:

Поскольку сеть беспроводная, ноутбук, планшет и смартфон подключаются к ней в любом месте покрытия, а именно:

• Дома.
• На улице.
• В кафе.

Есть возможность определить, как в конкретном месте подсоединиться к точке доступа. Узнать об этом легко с помощью карты покрытия, доступной на сайте «Ростелекома».

Заключение

Тема настройки интернета от «Ростелекома» настолько обширна, что раскрыть ее в одной статье невозможно. Например, мы не коснулись вопросов ТВ, хотя телевидение от Onlime – дочерней фирмы «Ростелекома» – востребовано в Москве. Но общие вопросы наладки оборудования и возможные пути преодоления трудностей описаны таким образом, чтобы пользователь смог разобраться в документации и настроить интернет без посторонней помощи.

В каждом доме интернет становится обязательным атрибутом, через него уже не только посещают веб-сайты, но и подключают телевидение. Компания Ростелеком уже много лет предоставляет такие услуги по всей России. Оператор, как правило, предоставляет оборудование в аренду для всех абонентов, проводит первичную настройку подключения.

Как подключить роутер Ростелеком

То оборудование Ростелеком, которое выдается при подключении не является собственным продуктом провайдера, на них просто наклеен логотип компании, а выпускают их известные компании, к примеру, D-link, Sagemcom. Сотрудники компании первый раз самостоятельно подключают все необходимые провода к маршрутизатору. Если же пользователь меняет самостоятельно устройство, переустанавливает на компьютере операционную систему, то следует знать, как подключиться, а затем – как настроить вай-фай роутер Ростелеком самостоятельно.

Как настроить модем Ростелеком

Необходимость сброса конфигурации или заново ввести настройки может появиться по разным причинам. Для этого понадобится открыть интерфейс, который позволяет вносить необходимые данные для подключения. Некоторые абоненты не знают даже, как зайти в настройки роутера Ростелеком. Каждый производитель создает для этого специальное обеспечение, и устройство может быть настроено двумя способами:

• автоматически через установочный диск;
• вручную через веб-интерфейс.

Через WEB-интерфейс

Рассматривать это вариант нужно, отталкиваясь от версии модели роутера. Конфигурация параметров D-Link DIR-300 и Upvel будет отличаться. Этот способ для многих сложный, требует внимания. У каждого беспроводного маршрутизатора есть свой сетевой http адрес, через который можно войти на панель настроек и выполнить все необходимые действия. Ниже будут представлены пошаговые инструкции для самых популярных моделей роутера.

С помощью установочного диска

У некоторых производителей комплектация включает специальный установочный диск, который помогает в автоматическом режиме настроить подключение к сети. Программа по умолчанию откроется после запуска диска. Пользователь должен просто пройти не самую сложную пошаговую процедуру настройки, ввести логин, пароль, который будет выдаваться Ростелекомом.

Как настроить роутер Ростелеком на примере распространенных моделей

Настройка роутера Ростелеком будет немного отличаться у разных моделей устройства, разной прошивки. Одного универсального способа сделать это нет, поэтому ниже представлены самые популярные варианты модемов и их настройка.

Sagemcom F@st 2804 v7 и F@st 2804 v7 rev.1:

1. Для входа в настройки роутера введите в браузере 192.168.1.1. Как правило, доступ осуществляется по логину admin и такому же паролю.
2. В разделе «Дополнительные настройки» найдите пункт «WAN сервис», удалите заводские преднастройки.
3. В этом разделе перейдите на «Интерфейс второго уровня», зайдите «Интерфейс ATM PVC». Удалите интерфейс DSL ATM.
4. В том же подразделе найдите «ETH интерфейс», выберите порт eth0 с режимом подключения «VLAN MUX».
5. «Дополнительные настройки»: найдите «Wan Сервис» и жмите кнопку «Добавить». Выберите созданный ранее eth0 порт, нажмите далее.
6. Выберите тип подключения PPPoE. Нажмите «Далее» и откроется интерактивное окно авторизации.
7. Введите РРР имя, пароль, отметьте пункт «повтор РРР при ошибке аутентификации»
8. В следующих нескольких окнах постоянно жмите «Далее», ничего менять не нужно.

D-Link DSL-2640U:

1. Настройка роутера Ростелеком этой модели проходит по адресу 192.168.1.1. Логин, пароль – admin по умолчанию.
2. Перейдите в раздел «Сеть» и нажмите на «Click’n’Connect».
3. Существует два типа подключения: PPPoE или через динамически ip-адрес. Данная инструкции описывает первый вариант.
4. Введите выданные Ростелеком имя пользователя, пароль, нажмите «Далее».
5. При подключенной линии ADSL к роутеру роутер покажет успешное соединение. Для настройки вай-фай нужно нажать кнопку «Далее».
6. Найдите параметр «Режим» и выставите «Маршрутизатор».
7. В следующем окне следует ввести имя SSID сети, используйте латинские буквы.
8. Перейдите на следующее окно, раздел «Сетевая аутентификация», выберите «Защищенная сеть».
9. Придумайте и введите свой пароль в поле «Ключ безопасности», нажмите «Далее».
10. На следующем окне подтвердите сохранение.

D-Link DVG-N5402SP:

1. Для настройки роутера Ростелеком данной модели введите сетевой адрес 192.168.8.254.
2. На странице авторизации ничего вводить не надо по умолчанию, нажмите просто «Login».
3. Перейдите в раздел «Setup», найдите пункт «Internet Setup».
4. Выберите тип подключения – «PPPoE Dual Access».
5. В открывшейся форме введите логин в поле «PPPoE Account», придумайте пароль и напишите на полях «PPPoE Password», «Confirm Password».
6. Напротив «Second Access IP Type» выберите «Dynamic IP», отметьте галочкой «VoIP Over Second Access».
7. На этой же странице ниже найдите раздел «VLAN». Установите галочку на «Enable VLAN Tagging».
8. Для поля Wan1 установите значение 0, кликните «Apply», а ниже нажмите «Save & Restart».
9. Вас перенаправит на раздел «Maintenance», на страницу «Backup and Restore». Убедитесь, что на пункт «Save all Settings» выделен. После этого нажмите «Reboot». Дождитесь перезагрузки роутера и продолжите работу.
10. Следующим нужно посетить меню «Setup» и раздел «LAN».
11. Отметьте строку «Enable Wireless LAN Interface» и кликните на кнопку «Apply».
12. Перейдите на «Wireless Security», установите значение «WPA2» и «WPA Authentication Mode», установите значение «Both».
13. Для поля «Pre-Shared Key» придумайте и введите код для вашей вай-фай сети. Кликните «Apply», после его нажмите «Save & Reboot».

1. Адрес в сети этого роутера от Ростелеком – 192.168.1.1. Используйте логин, пароль – admin.
2. Иногда после входа сервис сразу же попросит сменить стандартные доступы на ваши личные, которые вы можете придумать самостоятельно.
3. В меню веб-интерфейса для ручной настройки роутера перейдите на «Interface Setup», подраздел «Internet».
4. Вам необходимо выбрать тип подключения. Сейчас рассматривается вариант через ADSL соединение, поэтому выберите АТМ из списка «Transfer Modes».
5. «Virtual Circuit»: следует выбрать первое соединение с индексом 0. Проверьте, чтобы статус стоял «Activated», иначе соединение будет неактивно.
6. Раздел «VCI» и «VPI», нужно ввести данные, которые предоставляет филиал Ростелеком.
7. В пункте «ATM QoS» выставите значение «ubr», а в разделе ISP лучше выбрать «PPPoA/PPPoE».

Ростелеком – один из самых крупных провайдеров России, предоставляющий разнообразные услуги: интернет, интерактивное телевидение , телефонную связь и другие.

Работать в его сети может большинство представленных на рынке устройств. Некоторые из них предлагаются компанией абонентам при подключении.

Одно из них – D-Link DSL-2640U. Рассмотрим, что это за устройство и как настроить его для правильной работы всех сервисов.

Краткое описание

Роутер DSL-2640U производства компании D-link – это универсальное устройство для доступа к интернету по технологии ADSL, то есть через телефонную линию. Дополнительно устройство снабжено 4 портами для подключения компьютеров, приставки или другого оборудования и встроенным Wi-Fi интерфейсом для беспроводного выхода в интернет.

Версии прошивки

Пользователи могут столкнуться с двумя видами интерфейса роутера DSL-2640U от Ростелеком, несколько отличающимися друг от друга. Они зависят от версии прошивки. Различить старую и новую прошивку очень легко:

• Старая версия ПО. Интерфейс выполнен в бело-синем цвете.
• Новая версия прошивки. Цвета интерфейса: темно-серый и черный.

Вход в интерфейс управления настройками роутера

Перед тем, как приступить к настройке роутера DSL-2640U от Ростелеком необходимо его достать из коробки, подключить к телефонной линии, компьютеру и розетке.

Когда физическая установка выполнена, можно приступить к настройке устройства. Все конфигурации выполняются через веб-интерфейс управления роутером. Для доступа к настройкам необходимо выполнить последовательно следующие действия:

1. Запустить любой браузер (Google Chrom, Opera, IE и т.д.).
2. Набрать в адресной строке 192.168.1.1.
3. Нажать Enter.
4. После появления приглашения для ввода имени пользователя и пароля в оба поля ввести «admin» без кавычек. Именно такие данные используются для авторизации.

Настройка интернета

Ростелеком использует PPPoE в большинстве мест для подключения к интернету, поэтому будем рассматривать настройку именно на его основе. В старой и новой версиях прошивки пункты настроек расположены несколько по-разному, поэтому приведем описание для каждого варианта отдельно.

Старая прошивка

В главном меню последовательно выбираем пункты «Сеть», «Соединения» и нажимаем на кнопку добавить. На появившемся экране устанавливаем следующие параметры:

• «Тип соединение». Здесь необходимо выбрать режим PPPoE. Это позволит D-link DSL-2640U работать в режиме роутера.
• VPI и VCI. Эти параметры различаются в каждом регионе. Их уточнить можно в технической поддержке по бесплатному номеру или найдя соответствующую таблицу в сети.
• Прописываем имя пользователя и пароль для доступа. Узнать эти данные можно из документов, которые были получены при подключении. Важно! Пароль необходимо подтвердить в следующем поле.
• Имя сервиса. В этом пункте укажите название для подключения, которое позволит вам его определить, например, «Internet».
• Дополнительные параметры. Обязательно для нормальной работы необходимо включить галочки рядом с пунктами «Keep Alive» и «IGMP».

Если линия оставляет желать лучшего и возможны частые обрывы соединения, то лучше указать действия при неудачной попытке авторизации. В поле «LCP провалы» указываем значение 2, а в «LCP интервал» - 15. Это позволит устройству сначала два раза попытаться установить подключение, а затем сделать паузу в 15 секунд.

Новая прошивка

Последовательность действий в новой прошивке несколько другая. Выполнив вход в интерфейс управления, пользователь на главной странице видит несколько кнопок и информацию об устройстве и статусе работы ADSL.

Первое, что необходимо сделать для настройки интернета это перейти в расширенный режим управления. Кнопка для этого расположена в самом низу экрана.

В разделе «Сеть» выбираем пункт «WAN». Откроется окно с имеющимися соединениями. Если оно не пустое, то перед настройкой надо удалить все подключения, для этого нажимаем последовательно на них мышкой и выбираем «Удалить» в нижнем правом углу экрана.

Нажимаем кнопку «Создать» в интерфейсах WAN и приступаем к настройке.

В появившемся окне необходимо указать стандартные параметры, а именно:

1. Тип соединения - PPPoE. Именно его использует Ростелеком для всех абонентов, подключенных по технологии ADSL.
2. «Интерфейс» - DSL (новый). Иначе не будет возможности указать настройки VPI и VCI.
3. VPI и VCI. Два этих параметра можно узнать в технической поддержке.

На этом настройки интернета завершены и если не требуется подключать приставку для IP TV, то можно сохранить настройки перезагрузить DSL-2640U. Для этого вверху справа от логотипа D-link находим меню «Система» и выбираем нужное действие.

Настройка роутера для подключения приставки IPTV

Активно IPTV продвигается компанией Ростелеком под названием «Интерактивное телевидение». Часто абоненты могут пользоваться несколько месяцев этим сервисом в подарок при подключении интернета. Для настройки услуги на роутере DSL-2640U от D-link потребуется выполнить два шага:

1. Создание подключений. Их может быть одно или два для работы IPTV в зависимости от региона.
2. Группировка портов.

Старая прошивка

Снова в главном меню выбираем подпункт «Соединения» в разделе «Сеть». Устанавливаем переключатель «Тип соединения» в положение Bridge и задаем пару VPI/VCI. Если возможны два набора параметров, то повторяем процедуру еще раз.

После создания подключения необходимо выполнить группировку портов. Для этого переходим в раздел «Дополнительно» главного меню и выбираем пункт «Группировка интерфейса». На появившейся странице выбираем в самом низу соответствующую кнопку для добавления группы. Заполняем поле «Имя» любым названием, например «TV».

И переносим из левой колонки в правую два bridge соединения и порты для приставки (обычно один, например, LAN2).

Новая прошивка

Действия, которые надо выполнить владельцам роутера D-link DSL-2640U с новой прошивкой аналогичны, но меню несколько отличается, поэтому приведем их порядок:

• Заходим в «Расширенные настройки» и переходим к пункту «WAN» раздела «Сеть».

• Нажимаем «Добавить».
• Переключатель «Тип соединения» устанавливаем в положение «Bridge», а в выпадающем меню «Интерфейс» выбираем значение «DSL (новый)».
• Указываем VPI и VCI, после чего сохраняем соединение
• При необходимости создаем второе подключение типа «Bridge» для второй пары VPI/VCI.
• На странице «Расширенные настройки» в разделе «Дополнительно» нажимаем на пункт «Группирование интерфейсов».
• Нажимаем кнопку «Добавить группу».

• Указываем любое имя для новой группы и галочками отмечаем нужные порты, например, LAN 4 и одно или два соединения типа Bridge.
• Нажимаем кнопку «Применить».

Настройка беспроводного доступа к интернету

Устройства, выходящие в интернет по Wi-Fi сегодня можно встретить в каждом доме. Для обеспечения их беспроводным доступом к сети через D-link DSL-2640U необходимо выполнить некоторые настройки.

Старая прошивка

Для начала надо задать название сети. Делается это на специальной странице, доступ к которой можно получив последовательно выбрав в главном меню пункты «Wi-Fi» и «Основные настройки». Единственное, что необходимо указать на этой странице - название сети. Вводить его нужно в соответствующее поле, которое именуется «SSID». После ввода данные следует сохранить с помощью специальной кнопки внизу.

Важно не только создать Wi-Fi сеть, но и сделать ее достаточно безопасной, чтобы личные данные не оказались под угрозой. Сделать это можно задав для нее ключ или пароль.

Данная операция выполняется на специальной странице «Настройки безопасности», доступ к которой можно получить через раздел «Wi-Fi» в главном меню.

Тип сетевой аутентификации на этой странице необходимо указать «WPA2-PSK». Обязательно надо задать в соответствующем поле ключ, он будет служить паролем для подключения. После этого надо нажать кнопку «Изменить» внизу страницы.

Новая прошивка

Действия в новой и старой прошивке аналогичны, но немного различаются. Опишем порядок действий для настройки Wi-Fi на D-link DSL-2640U в сером интерфейсе:

• На главной странице раздела «Расширенные настройки» убедиться в том, что переключатель Wi-Fi находится в положении «Включено».

• Выбрать пункт «Основные настройки» в разделе Wi-Fi.
• Указать название сети в поле «SSID».
• Применить настройки соответствующей кнопкой.

• Нельзя оставлять точку доступа без защиты. Необходимо обязательно вернуться к разделу «Расширенные настройки» и зайти в «Настройки безопасности». Наиболее подходящим типом сетевой аутентификации на открывшейся странице будет «WPA2-PSK». Обязательно надо в следующем поле ввести ключ для доступа к сети.

На этом настройка роутера окончена. Осталось только сохранить все параметры и перезапустить устройство. После этого можно наслаждаться работой в сети.

Настройка роутеров происходит быстро и обычно не вызывает затруднений у пользователей. При возникновении ошибок рекомендуется еще раз проверить все введенные параметры и при необходимости связаться со службой технической поддержки по телефону (список номеров находится ).
