Световой сигнализатор телефонных звонков. Световой индикатор звонка мобильного телефона Световой индикатор звонка мобильного телефона

Один знакомый попросил для своих пожилых родителей, который за просмотром телевизора часто пропускают звонок от стационарного телефона, посадить на звонок лампочку над телевизором.

Требования нарисовались такие:

• Лампочка (светодиод) должна быть достаточно яркой.
• Сигнал желательно передавать без проводов из другой комнаты.
• Сделать все дешево и быстро.

Для реализации подошел нашелся такой приемопередатчик с пультиком , который и определил дальнейшую реализацию.

PT2262/PT2272 (IC2262/72, SC2262/72) представляют собой шифратор дешифратор, которые используются в несложных радиоуправляемых системах (например, шлагбаумах CAME). Данный комплект работает на частоте 315МГц, есть точно такие же комплекты на 422МГц. Коды на приемнике и передатчике задаются аппаратными перемычками.По умолчанию, все пульты работают без перемычек на одном и том же коде. Вот

Приемник

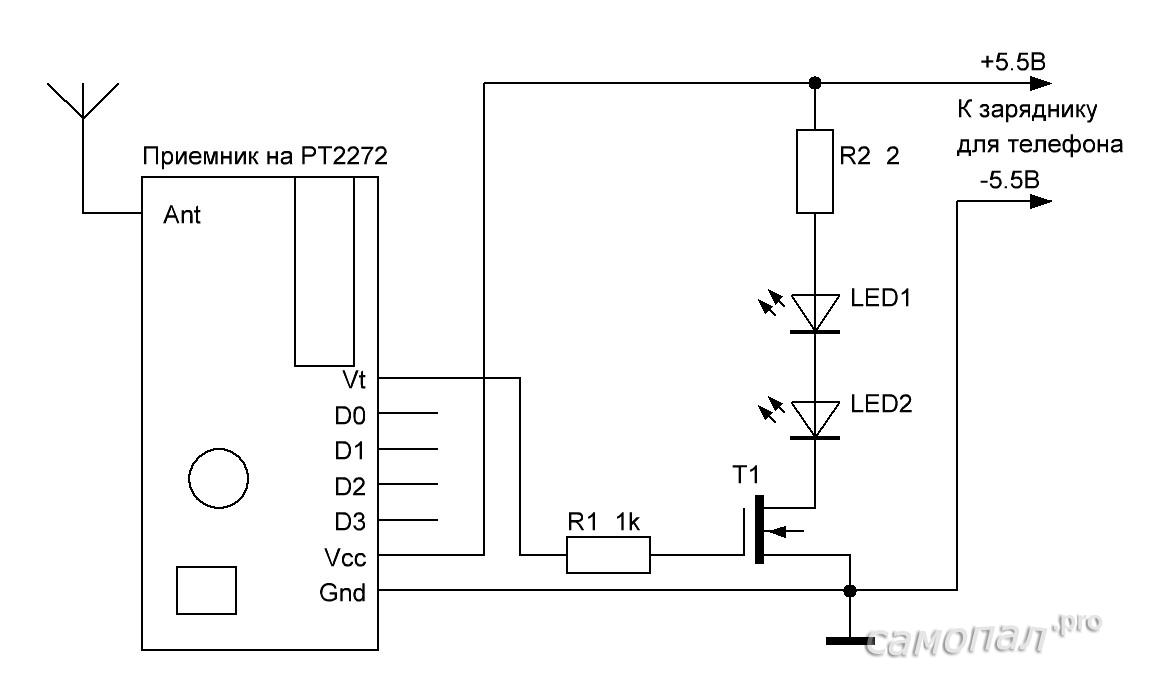

Приемник представляет собой платку на PT2272. К выходу, срабатывающему от всех кнопок пульта, подключены светодиоды через MOSFET IRF540. Сопротивление R2 подобрано таким образом, что при питании 5.5В светодиоды потребляют порядка 2Вт (ток 400мА). Для увеличения чувствительности приемника припаял антеннку в виде куска провода 5см (1/16 длина волны — больше не лезет в корпус)

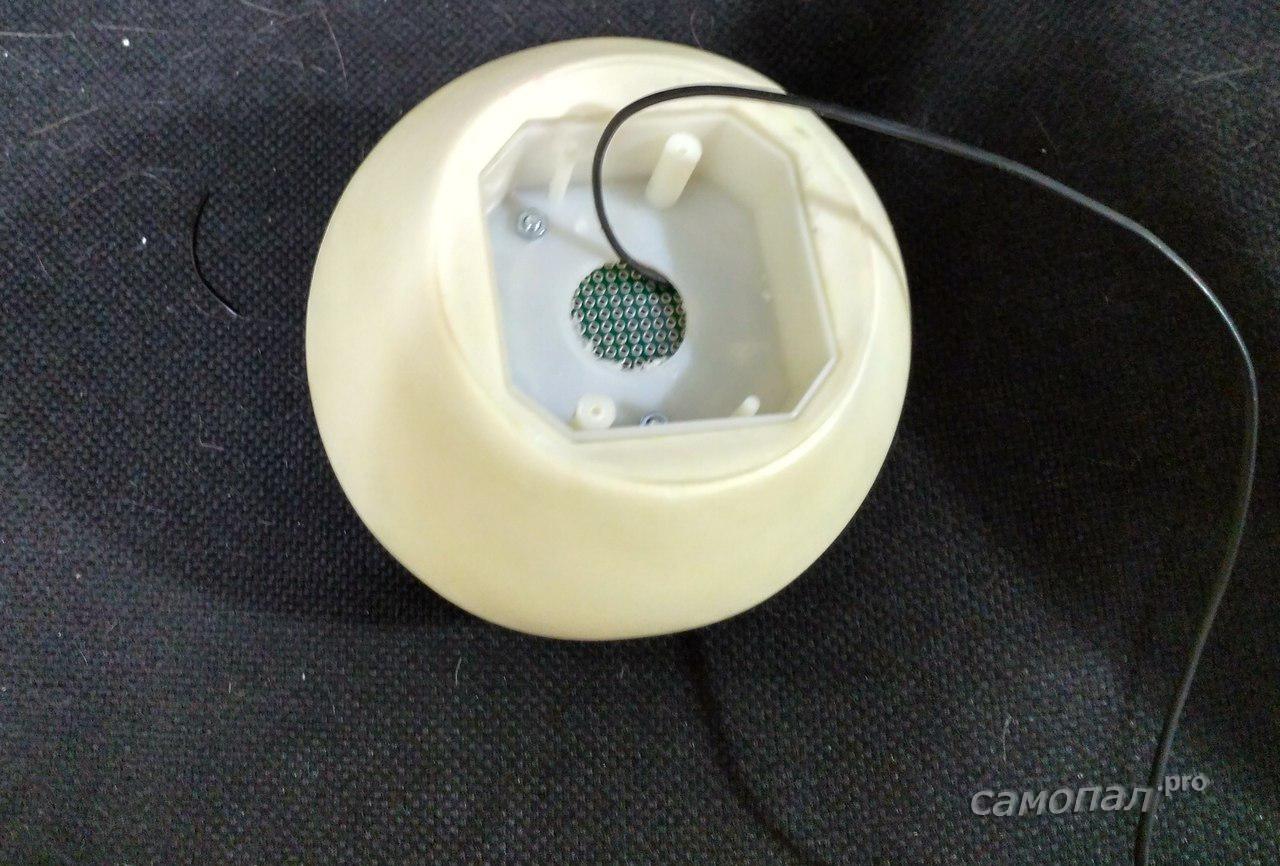

Убираем все в корпус светильника

Теперь при нажатии любой кнопки пульта лампа мигает ярким красным светом. Тестирование показало уверенную работу из разных комнат квартиры через кирпичные стены.

Передатчик

Разбираем брелок с передатчиком, извлекаем плату

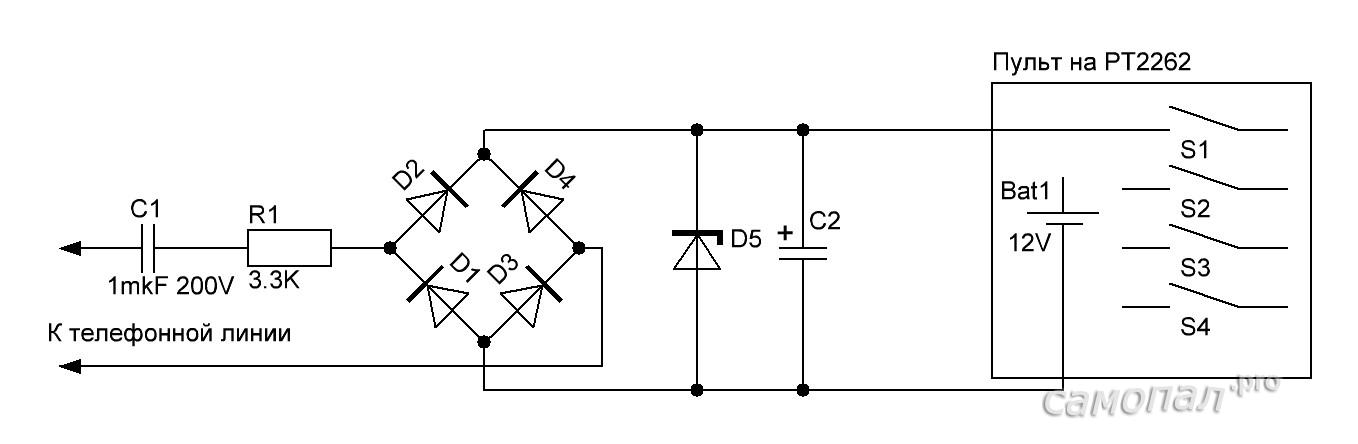

К одной из кнопок пульта на PT2262 подключена схема, выдающая 5В при поступлении сигнала вызова с телефонной линии (~120В)/ Конденсатор нужен для того, чтобы исключить нагрузку в режиме ожидания линии (постоянное напряжение). Иначе, телефонная станция может зафиксировать схему, как снятую трубку и отключить линию.

Теперь помещаем все в корпус.

Свето - индикация звонка мобильного или стационарного телефона

Световой индикатор входящего звонка будет полезен людям с пониженным слухом, а также в любых других случаях, когда необходима тишина, например, если в квартире спит маленький ребенок. Бывают и обратные ситуации - когда в помещении очень шумно и звонка просто не слышно - различные мастерские, цеха, т.п. Предлагаются схемы как для стационарного телефона так и для любого мобильного. Световой индикатор телефонных звонков может работать вместо телефонного звонка или одновременно с ним. Устройства лишены таких недостатков, как срабатывание при разговоре и при наборе номера, потребление электроэнергии от сети в ждущем режиме, неудобство подключения к линии. Схемы небольшие и простые, можно встроить в сам телефон, не потребляют энергию в ждущем режиме, а длительная эксплуатация устройств свето индикации звонка показала их высокую надежность.

В начале несколько схем индикации входящего звонка для стационарного телефона.

Первая схема подключается параллельно с телефоном к линии в любом месте и не оказывает влияния на его работу из-за большого входного сопротивления.

Когда в линии появляется вызывной сигнала он детектируется на элементе VD1 и подается на реле (герконовое) с рабочим напряжением 27 В. например РЭС55А РС4.569.601 (РС4.569.606) или РЭС55Б РС4.569.626 (РС4.569.631), которое при срабатывании включает тиристор VS1. Схему можно еще больше упростить, если вместо диодного моста VD2 использовать один диод, подключаемый к тиристору, последовательно с нагрузкой. Тогда яркость накала лампы уменьшится и станет немного пульсирующим (что несущественно), так как она будет работать только на одном полупериоде сетевого напряжения. Плюс в еще в том, что в таком режиме лампа никогда не перегорит и слегка мерцающая сигнализация звонка больше привлекает внимание. Все элементы схемы размещаются на односторонней печатной плате с размерами 67х55 мм или могут соединяться объемным монтажом внутри корпуса телефонного аппарата. При этом на корпусе устанавливается простой переключатель S1, а вместо конденсатора С1 может использоваться конденсатор, имеющийся в телефонном аппарате в цепи звонка, если его емкость не менее 0,6 мкФ.

Конструкцию и печатная плата первой схемы световой сигнализации звонка.

Применяемые в устройстве конденсаторы: С1 - МБМ или аналогичный на 160 В; С2 - К50-6 на 50 В. Диодную матрицу VD1 можно заменить на КЦ405Б, В, Г, Д. Использование других типов реле недопустимо, так как они могут перегружать телефонную линию при действии сигнала вызова. При правильном монтаже устройство настройки не требует.

Вторая схема свето индикатора собрана на неоновой лампе (HL1), транзисторном автогенераторе (VT1) и симисторном коммутаторе (VS1). Особенностью неоновой лампы является способность пропускать ток (при загорании), когда напряжение на ней превысит 90 В, что позволяет ее использовать как пороговый элемент. Амплитуда напряжения вызова в телефонной линии превышает это значение. В качестве HL1 могут применяться и другие типы, например ТН-0,5.

На однопереходном транзисторе собран автогенератор, формирующий короткие импульсы для открывания симисторного коммутатора. При неправильной полярности импульса, приходящего на управление VS1, симистор открываться не будет (тогда при настройке надо поменять местами выводы на одной из обмоток Т1). Резистор R1 позволяет подстроить чувствительность светового индикатора так, чтобы он не срабатывал при наборе номера. Топология печатной платы для схемы приведена в вышеуказанном файле (zip 25Кб). В конструкции применены детали: конденсатор С1 типа К52-1Б, С2 типа К10-17,резистор R1 типа СП4-1, остальные - типа С2-23-0,5. Симистор можно применить и любой другой, менее мощный. Трансформатор Т1 наматывается проводом ПЭЛШО-0,18 на ферритовом кольце М4000НМ1 типоразмера К16х10х4 мм или кольце М2000НМ1 - К20х12х6 мм и содержит в обмотке 1 - 80 витков, 2-60 витков. Перед намоткой острые грани сердечника нужно закруглить надфилем. Иначе они прорежут провод. После намотки и пропитки катушки лаком нужно обязательно убедиться в отсутствии утечки между обмотками, а также обмотками и ферритом каркаса. Можно применить любой готовый трансформатор с аналогичными параметрами.

Конструкцию и печатная плата второй схемы световой сигнализации звонка.

Еще один более простой, надежный и дешевый вариант световой сигнализации телефонного звонка . не требующий внешнего питания и даже корпуса. Устройство состоит всего из одной детали – неонового индикатора со встроенным резистором и резьбовым креплением (например, N-803Y, N-804Y, N-808Y). Индикатор подключается параллельно телефонному аппарату.

Принцип действия устройства заключается в том, что в момент входящего звонка напряжение в телефонной линии поднимается с 65 до 160 вольт, что приводит к зажиганию неоновой лампы. Индикатор не нарушает работу телефонной сети, т.к. благодаря встроенному резистору ток через индикатор в момент звонка не превышает даже 1 мА.

Индикатор входящего звонка можно установить непосредственно в корпусе телефонного аппарата. Во время установки телефон следует отключить от сети.

В отличие от ламп накаливания, имеющих ресурс в районе 1000 часов, неоновые лампы с холодным катодом имеют ресурс не менее 25000 часов непрерывной работы. Стоит отметить, что режим работы индикатора входящего звонка соответствует частым включениям и выключениями, что значительно снижает ресурс работы ламп накаливания.

Следующая схема предназначена для световой индикации входящего звонка любого мобильным телефона.

Индикация звонка производится независимо от того, включен или выключен звуковой сигнал и виброзвонок на мобильном телефоне. Устройство компактное, располагается рядом с телефоном и срабатывает от электромагнитного излучения, появляющегося во время приема звонка мобилкой.

R1- 100 кОм R2 - 3.9 кОм R3 - 1 МОм
C1, C2 - 100н C3 - 220 х 25 В
D1 – индикаторный светодиод, лучше сверхяркий, D2 - 1N5819
Q1 - BC547
IC1 - таймер 7555 или TS555CN
L1 – 10 мкГн

Датчиком электромагнитного поля является катушка L1. Принятый катушкой сигнал усиливается транзистором Q1 и запускает мультивибратор, собранный на микросхеме интегрального таймера IC1. Удвоитель переменного напряжения, собранный на диоде Шоттке D2 и конденсаторе C3, являющийся одновременно детектором, вырабатывает напряжение порядка 3 вольт, которое и поджигает индикаторный светодиод D1.

Катушка L1 выполнена на оправке диаметром 50 мм. и содержит 150 витков любого эмалированного провода. После намотки, катушку снимают, скрепляют нитками и располагают внутри устройства по его периметру.

Интегральный таймер любой с соответствующими цепями коррекции, но обязательно КМОП, иначе он не запустится от питания в 1.5 В. На месте D2 может работать любой диод Шоттке, к примеру, ВАТ46.

Питание устройства автономное от одного элемента напряжением 1.5 В, Например – один элемент АА или даже дисковая батарейка от электронных часов и калькулятора. Выключатель питания не предусмотрен, поскольку все элементы схемы работают в ключевом режиме и потребляют ток (в режиме ожидания) не более 200 мкА. При желании - можете добавить. При правильном монтаже устройство световой сигнализации звонка мобильного телефона работает сразу, не требует наладки.

http://bazila.net

Мобильные телефоны сегодня имеются практически у каждого. В некоторых жизненных моментах требуется узнать о наличие активного мобильного телефона рядом, например, во время проведении экзаменов. Или плохо слышащего человека оповестить о приходе СМС. Для этих случаев нам и понадобится индикатор звонка мобильного телефона. Такой детектор можно легко собрать своими руками на базе простой схемы, даже с начальными радиолюбительскими навыками.

Основной изюминка этой схемы состоит в применении для обнаружения сигнала сотового телефона. Сигнал мобильного телефона распространяется в частотном интервале от 0,9 до 3 ГГц. Диоды Шоттки обладают одной интересной особенностью, которая дает возможность выпрямить низкочастотные сигналы с малым уровнем шума. Когда индуктор расположен рядом с источником радиочастотного сигнала, он принимает сигнал с помощью взаимной индукции. Этот сигнал и выпрямляется диодом Шотки и далее по цепочке он усиливается. После этого сигнал подходит для питания светового индикатора, в роли которого в конкретной конструкции применен светодиод. Ниже представлен рисунок с принципиальной схемой простого индикатора звонка мобильного телефона. Питание устройства происходит от 12 вольт постоянного тока

Катушка индуктивности L1 = 10 мкГн;
Резисторы: R1 = 100 Ом; R2 = 100 КОм; R3 = 3 КОм; R4 = 200 Ом; R5 = 100 Ом; R6 = 10 Ом;
Конденсатор C1 = 100 нФ
Транзистор Q1 = BC547
Операционный усилитель IC1 = LM339

Входная детектирующая часть схемы, состоит из диода, катушки индуктивности, емкости и резистора. D1 типа BAT54 выполняет функцию детекторного и выпрямляет сигнал переменного тока низкой частоты. Емкость C1 используется для фильтрации шумов переменного тока. Сопротивление R1 необходимо в роли нагрузки.

Вторая чать конструкции - цепь усилителя, основа которой биполярный транзистор Q1, подключенный по схеме с общим эмиттером (ОЭ). Эта цепочка требуется для усиления слабого сигнала до необходимого уровня.

Затем сигнал поступает на компаратор на базе операционного усилителя LM339. На его инвертирующий вход поступает опорное напряжение через делитель напряжения. Так как выходное напряжение усилителя все равно довольно мало, опорное напряжение задается на низкий уровень около 4 В. Этого можно достичь с помощью выбора резистора сопротивлением 200 Ом и потенциометра 330 Ом, позволяющего подстроить напряжение. Выходное сопротивление 10 Ом применяется для ограничения тока.

Антенной является отрезок медного провода длиной около 15 см. Сигнал от нее идет на емкости C1 и C2. Затем с их общей точки попадает на инвертирующий вход ОУ типа CA3130 . Неинвертирующий вход подсоединен к делителю на компонентах R1, R2.

Border="0">

Емкость C4 представляет собой керамический диск с выводами длиной18 мм с расстоянием 7,5 мм. Она образует рамочную антенну для полосы частот на которой работают сотовые. ОУ, имеющий на входе MOSFET-транзистор, задает высокое входное сопротивление, высокую рабочую частоту и малый входной ток. Сигнал в 10мВ на входе обеспечивает полный размах амплитуды выходного напряжения. Емкость С4 в паре с индуктивностью генерирует входной ток ОУ, который превращается в управляющее выходное напряжени транзистора VТ1.

Свечение светодиода, в эмиттерной цепи транзистора VТ1, указывает на наличие вблизи детектора включенного мобильного телефона. Одновременно с коллектора, через разделительный конденсатор С7, сигнал поступает на вывод 2 DD1, тем самым запуская работу мультивибратора, построенного на таймере NE555. В результате чего зуммер, подключенный к выводу 3 таймера NE555, издает звуковой сигнал.

Сигнализаторы не требуют подключения к сети 220 Вольт!!!

Световой сигнализатор телефонного и дверного звонка "TC-01 мини" . Предназначен, для использования людьми с ограниченными возможностями по слуху. Будет незаменим в случаях, когда звуковой сигнал телефонного звонка может мешать окружающим. Возможно применение сигнализатора в зашумленных помещениях, и в других случаях. Сверхъяркий светодиод обеспечит индикацию телефонного звонка даже при ярком солнечном свете. Сигнализатор устанавливается в любом удобном месте - коридор, кухня, детская, около телевизора.

Модель "ТС-01 мини"

НОВАЯ МОДЕЛЬ

Основные параметры

• Сверхъяркий светодиод нового поколения (COB светодиод)
• Низкое энергопотребление
• Настенная и настольная установка
• Длинна телефонного провода не менее 1,2м
• Питание - 3 элемента ААА/LR3
• Габаритные размеры - 7 х 2,5 см
• Технологическая упаковка

* 3, 5, 10 метров

1690 руб.

Световой сигнализатор телефонного и дверного звонка "TC-01" . Предназначен, для использования людьми с ограниченными возможностями по слуху. Будет незаменим в случаях, когда звуковой сигнал телефонного звонка может мешать окружающим. Возможно применение сигнализатора в зашумленных помещениях, и в других случаях. 48 сверхъярких светодиодов обеспечивают индикацию телефонного звонка даже при ярком солнечном свете. Сигнализатор устанавливается в любом удобном месте - коридор, кухня, детская, около телевизора. Дополнительный магнитный держатель позволяет крепить устройство на металлическую поверхность.

Модель "ТС-01"

Основные параметры

• Сверхъяркие экономичные светодиоды
• Два режима свечения - Эконом/Норма
• Индикация дверного звонка **
• Низкое энергопотребление
• Настенная и подвесная установка
• Установка на металлическую поверхность с помощью магнитных держателей
• Простое подключение к телефонной линии
• Питание - 3 элемента АА/LR6
• Габаритные размеры - 15 х 3,5 см

* Возможна поставка сигнализатора с длинной телефонного провода 3, 5, 10 метров

**Индикация дверного звонка возможна при использовании дополнительного адаптера, также по требуется установка отдельной кнопки дверного звонка у входной двери

2520 руб.

Световой сигнализатор телефонного звонка "ТС-02" . Предназначен, для световой индикации телефонного звонка. Рекомендуется для использования людьми с ограничением по слуху. Применяется в случаях, когда звуковой сигнал телефонного звонка может мешать окружающим. Ударопрочный и влагозащищенный корпус.

Модель "ТС-02"

Основные параметры

• Светодиодный сверхъяркий LED элемент последнего поколения
• Два режима работы - Экономичный/Норма
• Низкое энергопотребление
• Влагозащитное и ударопрочное изготовление корпуса
• Магнитный держатель для установки на металлическую поверхность
• Простое подключение к телефонной линии
• Длинна телефонного провода не менее 1,2м*
• Питание - 3 элемента АА/LR6
• Габаритные размеры - 6 х 23 х 3 см

* Возможна поставка сигнализатора с длинной телефонного провода 3, 5, 10 метров

2520 руб.

Светозвуковой сигнализатор телефонного звонка "ТС-03" . Предназначен для световой и звуковой индикации телефонного звонка. Рекомендуется для использования людьми с ограничением по слуху и зрению. Применяется в случаях, когда звуковой сигнал телефонного аппарата не достаточно информативен. Имеет ударопрочный и влагозащищённый корпус. Сигнализатор можно подключить в любом удобном месте (коридор,кухня, другая комната), или паралельно телефонному аппарату. Возможно применение в зашумленных производственных помещениях.

Модель "ТС-03"

• Сверхъяркие LED элементы
• Низкое энергопотребление
• Тип звукового излучателя - пьезоэлектрический
• Уровень звукового сигнала до 110 dB
• Возможность отключения звукового сигнала
• Брызгозащитное и ударопрочное изготовление корпуса
• Удобный крючок для подвешивания
• Простое подключение к телефонной линии
• Длинна телефонного провода не менее 1,2м*
• Питание - 3 элемента АА/LR6
• Технологическая упаковка

* Возможна поставка сигнализатора с длинной телефонного провода 3, 5, 10 метров

2990 руб.

Звуковой сигнализатор телефонного звонка "ТС-04" . Предназначен для звуковой сигнализации телефонного звонка. Рекомендуется для использования людьми с ограниченными возможностями по слуху. Применяется в случаях когда звуковой сигнал телефонного звонка не достаточно громкий. Возможно применение в шумных помещениях.

Модель "ТС-04"

Основные параметры

• Уровень звукового сигнала до 110 dB
• Тип звукового излучателя - пьезоэлектрический
• Кнопка выключения звука.
• Низкое энергопотребление
• Габаритные размеры - 7 х 13 х 5 см
• Длинна телефонного провода не менее 1,2м*
• Питание - 2 элемента ААА/LR3
• Габаритные размеры - 9 х 3 х 2 см

* Возможна поставка сигнализатора с длинной телефонного провода 3, 5, 10 метров

1150 руб.

Световая индикация входящего звонка

Световой индикатор звонков может работать вместо телефонного звонка или одновременно с ним. Индикатор будет полезен пожилым людям с пониженным слухом, а также избавит от телефонных звонков в ночное время. Устройство будет просто необходимо, если в квартире спит маленький ребенок.

Здесь приводятся три варианта выполнения такого устройства. Все схемы не потребляют энергию в ждущем режиме, не срабатывают при разговоре или наборе номера на телефонном аппарате, а длительная эксплуатация устройств показала их высокую надежность.

Схема, приведенная на рис.1, подключается к телефонной линии в любом месте параллельно с телефоном и не оказывает влияния на его работу так как имеет большое входное сопротивление. При наличии в линии вызывного сигнала переменное напряжение выпрямляется на элементе VD1 и подается на герконовое реле с рабочим напряжением 27 В, которое при срабатывании включает тиристор VS1.

Рис. 1

Схему можно еще упростить, если вместо диодного моста VD2 использовать один диод, подключаемый к тиристору последовательно с нагрузкой. Тогда яркость свечения лампы уменьшится и свечение станет немного пульсирующим (что несущественно), так как она будет работать только на одном полупериоде сетевого напряжения.

Все элементы схемы размещаются на односторонней печатной плате (см. Рис. 2) с размерами 67х55 мм или могут соединяться объемным монтажом внутри корпуса телефонного аппарата. При этом на корпусе устанавливается переключатель S1, а вместо конденсатора С1 может использоваться конденсатор, имеющийся в телефонном аппарате в цепи звонка, если его емкость не менее 0,6 мкФ.

Рис. 2

Применяемые в устройстве конденсаторы: С1 - МБМ или аналогичный на 160 В; С2 - К50-6 на 50 В. Диодную матрицу VD1 можно заменить на КЦ405Б, В, Г, Д. Реле с рабочим напряжением 27 В типа РЭС55А РС4.569.601 (РС4.569.606) или РЭС55Б РС4.569.626 (РС4.569.631), Использование других типов реле недопустимо, так как они могут перегружать телефонную линию при действии сигнала вызова. При правильном монтаже устройство настройки не требует.

Схема, приведенная на рис. 3, собрана на неоновой лампе (HL1), транзисторном автогенераторе (VT1) и симисторном коммутаторе (VS1).

Рис.3

Особенностью неоновой лампы является способность пропускать ток (при загорании), когда напряжение на ней превысит 90 В, что позволяет ее использовать как пороговый элемент. Амплитуда напряжения вызова в телефонной линии превышает это значение. В качестве HL1 могут применяться и другие типы, например ТН-0,5.

На однопереходном транзисторе VT1 собран автогенератор, формирующий короткие импульсы для открывания симисторного коммутатора. При неправильной полярности импульса, приходящего на управление VS1, симистор открываться не будет (при настройке придется поменять местами выводы на одной из обмоток Т1).

Резистор R1 позволяет подстроить чувствительность светового индикатора так, чтобы он не срабатывал при наборе номера.

Топология печатной платы для схемы приведена на рис. 4.

Рис. 4

В конструкции применены детали: конденсатор С1 типа К52-1Б, С2 типа К10-17,резистор R1 типа СП4-1, остальные - типа С2-23-0,5. Симистор подойдет и любой другой, менее мощный.

Схема, приведенная на рис. 5 аналогична по принципу работы вышеописанной, но в ней в качестве порогового элемента используется стабилитрон VD2, а также кроме светового индикатора имеется включаемый звуковой сигнализатор.

Рис. 5

Схема не критична к деталям и при правильной сборке настройки не требует.

При подключении цепей к сети 220 В желательно соблюдать фазировку, показанную на схеме. Это исключит вероятность проникновения помехи в ТЛ (в момент включения EL1) через развязывающий импульсный трансформатор Т1.

Источник материала: radioman.ru
