Программа для построения связей. Десять программ для составления схемы сети на любой бюджет. Программа XMind для построения диаграммы связей

В наше время с построением различного рода диаграмм и блок-схем сталкивается каждый дизайнер и программист. Когда информационные технологии еще не занимали такую важную часть нашей жизни, рисование этих конструкций приходилось производить на листе бумаги. К счастью, теперь все эти действия выполняются с помощью автоматизированного программного обеспечения, устанавливаемого на компьютер пользователя.

В интернете довольно легко найти огромное количество редакторов, предоставляющих возможность создания, редактирования и экспорта алгоритмической и деловой графики. Однако не всегда легко разобраться в том, какое именно приложение необходимо в конкретном случае.

В силу своей многофункциональности, продукт от компании Microsoft может пригодится как профессионалам, не один год занимающимся построением различных конструкций, так и обычным пользователям, которым необходимо нарисовать простую схему.

Как и любая другая программа из серии Microsoft Office, Visio имеет все необходимые для комфортной работы инструменты: создание, редактирование, соединение и изменение дополнительных свойств фигур. Реализован и специальный анализ уже построенной системы.

Dia

На втором месте в данном списке вполне справедливо располагается Dia, в которой сосредоточены все необходимые современному пользователю функции для построения схем. К тому же, редактор распространяется на бесплатной основе, что упрощает его использование в образовательных целях.

Огромная стандартная библиотека форм и связей, а также уникальные возможности, не предлагаемые современными аналогами — это ждет пользователя при обращении к Диа.

Flying Logic

Если вы ищете софт, с помощью которого можно быстро и легко построить необходимую схему, то программа Flying Logic — это именно то, что вам нужно. Здесь отсутствует громоздкий сложный интерфейс и огромное количество визуальных настроек диаграмм. Один клик — добавление нового объекта, второй — создание объединения с другими блоками. Еще можно объединять элементы схемы в группы.

В отличие от своих аналогов, данный редактор не располагает большим количеством различных форм и связей. Плюс ко всему, существует возможность отображения дополнительной информации на блоках, о чем подробно рассказано в обзоре на нашем сайте.

BreezeTree Software FlowBreeze

FlowBreeze — это не отдельная программа, а подключаемый к Microsoft Excel самостоятельный модуль, в разы облегчающий разработку диаграмм, блок-схем и прочих инфографик.

Безусловно, ФлоуБриз — это ПО, по большей части предназначенное для профессиональных дизайнеров и им подобных, которые разбираются во всех тонкостях функционала и понимают, за что отдают деньги. Среднестатистическим пользователям будет крайне сложно разобраться в редакторе, особенно учитывая интерфейс на английском языке.

Edraw MAX

Как и предыдущий редактор, Edraw MAX — это продукт для продвинутых пользователей, профессионально занимающихся подобной деятельностью. Однако, в отличие от FlowBreeze, он является самостоятельным программным обеспечением с несчетным количеством возможностей.

По стилю интерфейса и работы Edraw очень напоминает Microsoft Visio . Не зря его называют главным конкурентом последнего.

AFCE Редактор Блок-Схем (Algorithm Flowcharts Editor)

Данный редактор является одним из наименее распространенных среди представленных в данной статье. Вызвано это тем, что его разработчик — обычный преподаватель из России — полностью забросил разработку. Но его продукт все-равно пользуется некоторым спросом на сегодняшний день, поскольку отлично подходит любому школьнику или студенту, который изучает основы программирования.

Вдобавок к этому программа является полностью бесплатной, а ее интерфейс выполнен исключительно на русском языке.

FCEditor

Концепция программы FCEditor кардинально отличается от других представленных в данной статье. Во-первых, работа происходит исключительно с алгоритмическими блок-схемами, которые активно используются в программировании.

Во-вторых, ФСЭдитор самостоятельно, в автоматическом режиме строит все конструкции. Все что необходимо пользователю — это импортировать готовый исходный код на одном из доступных языков программирования, после чего экспортировать конвертированный в схему код.

BlockShem

В программе BlockShem, к сожалению, представлено намного меньше функций и удобств для пользователей. Полностью отсутствует автоматизация процесса в любом виде. В БлокСхеме пользователь должен вручную рисовать фигуры, а после объединять их. Данный редактор скорее относится к графическим, нежели к объектным, предназначенным для создания схем.

Библиотека фигур, к сожалению, в этой программе крайне бедна.

Как видите, существует большой выбор софта, предназначенного для построения блок-схем. Причем различаются приложения не только количеством функций — некоторые из них предполагают фундаментально другой принцип работы, отличимый от аналогов. Поэтому сложно посоветовать, каким редактором пользоваться — каждый может подобрать именно тот продукт, который ему необходим.

SNA (Social network analysis - анализ социальных сетей) - направление современной компьютерной социологии, которое занимается описанием и анализом возникающих в ходе социального взаимодействия и коммуникации связей (сетей) различной плотности и интенсивности. Поведение личности - это производное от социальных сетей, элементами которых она выступает. Метод SNA получил широкое распространение при изучении процессов коммуникации в различных социальных группах, в развитии научных школ, социологии межличностных отношений, политических и международных процессов и т.д. Сеть социальных взаимодействий - это сеть, состоящая из так называемых социальных акторов (актор - от англ. actor (деятель, личность) - термин используется в русскоязычной литературе и имеет более широкое значение, чем русское слово «лицо», то есть это может быть не только человек или юридическое лицо, но и совокупность организаций или целая страна) и наборов взаимосвязей между ними. Метод исследования является универсальным. В качестве социальных акторов могут выступать не только индивиды, но и социальные группы, организации, города и страны. Под связями понимаются не только коммуникационные взаимодействия между акторами, но и связи по обмену различными ресурсами, взаимодействия, связанные с совместной деятельностью, включая конфликтные отношения. При использовании метода SNA ключевым является описание характеристик, выражающих плотность, интенсивность и пространственную координацию социальных связей, что дает возможность выделять структурные единицы исследования («узлы», «блоки», «клики», «кусты») в системе социальных отношений.

Полученная сеть взаимодействий может быть проанализирована различными методами теории графов, теории информации, математической статистики. В отличие от классических методов анализа, которые исследуют индивидуальные свойства объектов, основные цели анализа сетей - это исследование взаимодействия между социальными объектами (акторами) и выявление условий возникновения этого взаимодействия.

Отдельным направлением исследования является визуализация (графическое отображение социальной сети). Визуализация имеет важное значение, поскольку сама возможность увидеть сеть позволяет сделать важные выводы о характере взаимодействия акторов, не прибегая к другим методом анализа графа. Для пояснения данного тезиса целесообразно привести пример использования SNA-метода с целью выявления террористов, спланировавших теракт 11 сентября 2001 года в США (рис. 1). В данной работе была построена сеть, в которой в качестве акторов (вершин) выступали конкретные личности (пилоты), а в качестве линий связи (ребер) - факты попарных связей (переговоров). То, что террористы готовили теракт (имели избыточные на общем фоне коммуникации), наглядно видно по сгущению плотности линий связи вокруг террористов.

Рис. 1. Пример исследования взаимодействий террористов
при планировании и осуществлении теракта 11 сентября 2001 года в США.
Обозначения на графике: точки - пилоты, соединения между точками - интенсивность коммуникаций между этими лицами.
Цветом даны номера рейсов:

После ознакомления с технологией SNA у автора статьи возникла идея построить и наглядно представить социальную сеть, отображающую взаимодействия наиболее важных исторических деятелей русской истории. В процессе выполнения данного проекта пришлось поработать с целым рядом программ для построения социальных сетей. Полученный опыт и позволил написать данную статью. Часть описываемых ниже программ можно загрузить с прилагаемого к журналу CD.

Краткий обзор программ для визуализации социальных сетей

Программы для построения графов можно разделить на две категории: первая - это редакторы - приложения, которые позволяют автоматизировать ручное построение графа и обеспечивают возможность автоматического изменения граней при перемещении вершин графа; вторая группа - это программы, которые позволяют отказаться от ручного рисования графа. При этом пользователь задает некоторую базу данных, по которой программа рассчитывает положение вершин и граней и строит граф. Для построения социограмм могут применяться программы обоих типов, поскольку для конкретных случаев та или иная программа может оказаться наиболее подходящей.

Программы для ручного рисования социограмм

udraw (Graph) 3.1.1

Рисовать графы, пользуясь графическими редакторами широкого профиля, не всегда удобно. Гораздо эффективнее воспользоваться специализированными приложениями. Одной из подобных специализированных программ является uDraw (Graph), автоматизирующая процесс построения графов и диаграмм (рис. 2).

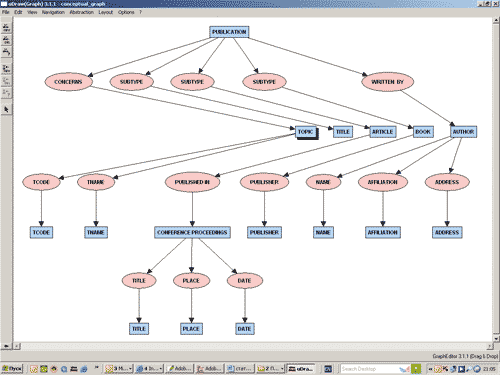

Рис. 2. Пример построения диаграммы в uDraw (Graph)

Весьма удобной функцией программы является возможность деформирования графа, когда при перемещении одной из вершин графа (на рис. 3 вершина topic передвинута вправо) все остальные деформируются автоматически. Поэтому если нужно выделить место под новые вершины, то вам не придется заново перерисовывать сетку.

Рис. 3. Пример трансформации диаграммы uDraw (Graph) в режиме drag&drop

Программа позволяет не только генерировать боксы разной формы, но и вставлять растровые картинки в качестве вершин графа (рис. 4).

Рис. 4. Пример использования растровых изображений в uDraw (Graph)

Более подробную информацию о программе можно найти по адресу: http://www.informatik.uni-bremen.de/uDrawGraph/en/uDrawGraph/gedit.html .

Visio 2003

Весьма удобным инструментом для ручного построения графов является программа Visio 2003 (рис. 5), которая содержит средства построения графов и диаграмм, необходимые широкому кругу пользователей. Имеется возможность легко передвигать отдельные боксы так, что при этом деформируются линии, связывающие данный бокс с другими. Программа позволяет сохранить Visio-диаграмму в web-формате. Интерфейс создаваемых в Visio web-страниц отличается привлекательностью, предоставляет широкие возможности для совместной работы с данными как в организации, так и за ее пределами.

Рис. 5. Построение графа в Visio 2003

Программы для автоматического построения социограмм

Очевидно, что ручное построение графа - весьма длительный и трудоемкий процесс. Анализ структуры графа, состоящего из сотен вершин, просто невозможен при ручном построении. Здесь необходимо обратить внимание на автоматизированные системы. Именно они позволили визуализировать сложные социальные сети и наглядно анализировать структуры, содержащие сотни и тысячи вершин. Одна из первых работ в области автоматического построения социограмм - программа SOCK - была выполнена в 1970 году (авторы - Альба (Alba), Гутман (Gutmann) и Кадушин (Kadushin)). Эта программа позволяла автоматически строить граф (социограмму) на базе текстовых исходных данных. На рис. 6 показан пример использования программы для анализа американских интеллектуальных кругов.

Рис. 6. Компьютерная социограмма американских интеллектуальных кругов

Интересной особенностью работы было то, что на базе графа анализировались субгруппы. На рис. 6 они показаны в виде изолиний, объединяющих вершины (людей) по некоторому профилю: «литературная интеллигенция», «биологи», «литераторы и социологи» и т.п. Таким образом можно было проанализировать пересечение множеств людей, обладающих той или иной профессией, имеющих определенные политические убеждения и т.д.

После этой работы, выполненной в начале 1970-х годов, в течение нескольких лет велись исследования, направленные преимущественно на анализ сетей, а непосредственно визуализацией занимались мало.

NEGOPY

В 1978 году Лесняк (Lesniak) и ряд других авторов предложили программу NEGOPY (http://www.sfu.ca/~richards/negopy.htm), которая предусматривала графическую визуализацию сетей. Программа получила широкое распространение. Сегодня NEGOPY - это одна из старейших программ для анализа социальных сетей, для поиска связей в коллективах, так называемых клик и изолированных групп в сетях, имеющих до тысячи членов и 20 тыс. связей. Программа используется в более чем 100 университетах и исследовательских центрах по всему миру.

Основная цель приложения - выделить области, в которых контактов друг с другом больше, чем с узлами, принадлежащими другим кластерам (рис. 7). Данные кластеры называются группами (groups) и концептуально близки по смыслу термину «клики» (cliques), часто используемому в социометрической литературе. NEGOPY также позволяет сортировать узлы в ограниченный набор ролевых категорий (role categories).

Рис. 7. Основная цель программы - выделить субгруппы (клики)

В качестве вводимых данных NEGOPY принимает на вход список пар, имеющих связь. Связи (links) определяются путем присвоения ID-номеров личностям, связанным линками, а кроме того, задается число, определяющее силу этой связи. Программа позволяет учитывать направленные или ненаправленные связи.

Заказать программу можно по адресу: [email protected] . PDF-копия руководства пользователя находится по адресу: http://www.sfu.ca/~richards/Pdf-ZipFiles/negman98.pdf .

View_Net II

Программа View_Net II (автор - Кловдаль (Klovdahl)) была написана под платформу Silicon Graphics и предназначалась для визуализации и анализа больших баз данных. Данное приложение впервые позволяло построить трехмерное изображение социальной сети. Работа была новаторской в плане интеграции визуального и численного анализа графов.

На рис. 8 показан результат работы программы View_Net II. Картинка показывает взаимодействия студентов, которые учились вместе с разработчиком программы в 1989 году в Канберре (Австралия).

Рис. 8. Визуализация социальных связей среди студентов на базе программы View_Net II

MultiNet

MultiNet - это программа, которая позволяет анализировать исследовательские данные, представленные в виде социальных или иных сетей. MultiNet - это интерактивная программа, которая позволяет получить как численный анализ исходных данных, представляющих некий граф, так и визуальное представление сети. Использование цвета и интерактивности является новаторским элементом, реализованным в MultiNet. Программа позволяет находить положения вершин, представлять социосеть в виде двух- и трехмерных изображений, а также манипулировать объектом (вращать сеть в трехмерном представлении и менять цвет вершин). Рис. 9 свидетельствует о том, что программа позволяет визуализировать действительно сложные системы.

MultiNet с самого начала создавалась как приложение для анализа больших объемов информации и поэтому использует специальные компактные форматы хранения данных, специальные схемы вычислений, оптимизированные для анализа больших массивов данных. Подробную информацию о программе можно найти по адресу: http://www.sfu.ca/%7Erichards/Papers/DissAJS.pdf .

Spring Embedder

Spring embedder - это разработка студентов Университета штата Иллинойс (University of Illinois), Java-программа для анализа и визуализации социальных сетей.

Рис. 10. Пример работы программы Spring Embedder

Как видно из приведенного обзора, программ для построения социограмм существует довольно много, однако мы остановили свой выбор на программе NetDraw, о которой расскажем подробнее.

NetDraw

NetDraw - это бесплатное приложение, написанное Стивом Боргатти (Steve Borgatti) для визуализации социальных сетей. Скачать программу можно по адресу: http://www.analytictech.com/Netdraw/netdraw_versions.htm или загрузить с прилагаемого к журналу CD-ROM.

Для ввода данных используется так называемый DL-протокол, который включает несколько форматов: nodelist (лист узлов), edgelist (лист граней) и fullmatrix (матричная запись).

Формат Nodelist

Данный формат весьма прост. Вам необходимо создать текстовый файл, для чего подойдет любой текстовый редактор. Рассмотрим конкретный пример:

format = nodelist

DL в начале списка указывает на тип файла; n = 50 указывает программе, что ожидается 50 узлов (nodes); format = nodelist означает, что ожидается nodelist-формат; data: показывает начало собственно данных в записи.

Первая строка (1 7 8 2) говорит о том, что персона 1 имеет связи с тремя людьми, которые обозначены как 7, 8 и 2 . Вторая строка (3 19 21 49 6) говорит о том, что персона 3 имеет связи с четырьмя людьми, которые обозначены как 19, 21, 49 и 6 .

Формат Edgelist

Этот формат ввода данных удобен, когда имеется информация о парах. Рассмотрим конкретный пример:

format = edgelist

N = 4 - это четыре узла, первая строка (ROMUL AMBROSE 1) говорит о том, что ROMUL и AMBROSE 1 имеют связь, и т.д. На рис. 11 показана социограмма, соответствующая данному примеру, а на рис. 12 - сеть, в которой уже 18 узлов.

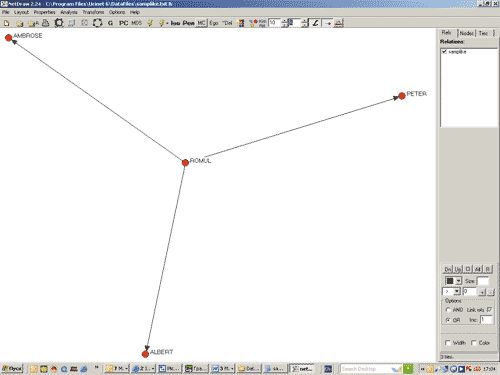

Рис. 11. Отображение направленных связей в NetDraw (4 узла)

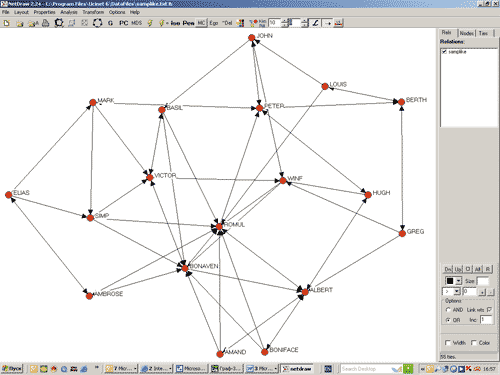

Рис. 12. Отображение направленных связей в NetDraw (18 узлов)

Формат FullMatrix

Этот формат удобен для небольших наборов данных, которые содержат множество связей. Для подготовки данных можно использовать любой текстовый редактор или Excel (не забудьте сохранить файл как текстовый). Данные должны быть представлены следующим образом:

format = fullmatrix

Строка format = fullmatrix указывает на тип формата. После указателя data: следуют данные в виде таблицы типа «персона-персона» (person-by-person table). Поскольку у нас пять узлов (n = 5) , матрица должна иметь пять строк и пять столбцов. Первая строка (0, 0, 1, 0, 0) показывает, что персона 1 имеет связь с персоной 3 . Вторая строка показывает, что персона 2 имеет связи с персонами 4 и 5 .

Нецифровые метки могут быть вставлены при внесении указателя labels embedded в следующем виде:

format = fullmatrix

Bill Jan Jim Sue Zoe

Проект «исторические личности как социальная сеть»

Целью данного проекта была разработка социограммы наиболее значимых исторических деятелей русской истории.

Сбор данных

Для построения графа использовались исторические ресурсы Интернета. С помощью поисковых запросов типа «N входил в ближайшее окружение M », «N познакомился c M », «N вел приписку с M » и т.д. составлялась база значимых взаимодействий исторических деятелей и краткие описания данных взаимодействий. При этом типы взаимодействий были разделены на пять категорий:

родственные и брачные связи (ненаправленная связь).
наставничество (один являлся учеником другого) (направленная связь).
друзья или соратники (ненаправленная связь).
конфликтные отношения (ненаправленная связь).
один явился прямой или косвенной причиной смерти другого (направленная связь).

Планирование структуры графа

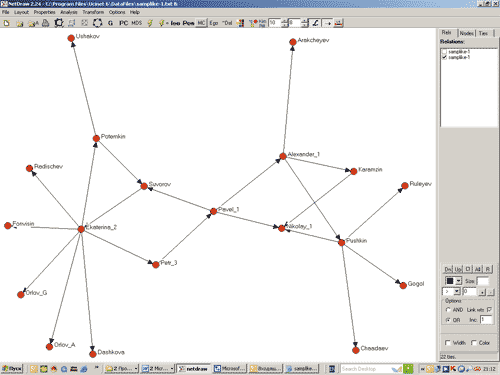

Рис. 13. Фрагмент графа, полученный с помощью программы NetDraw

Программа позволяет создавать структуру с оптимальным расположением узлов, трансформировать граф (рис. 14), перетаскивать отдельные узлы вручную и рассматривать трехмерное представление графа (рис. 15 и 16).

Рис. 14. Возможности реструктуризации графа (NetDraw)

Рис. 15. Возможности 3D-представления графа (NetDraw)

Рис. 16. Возможности манипуляций с 3D-моделью графа (NetDraw)

Создание наглядной социограммы

Программа NetDraw позволяет спланировать и отобразить структуру графа при малом числе элементов - при большом количестве элементов наглядность падает. Получить наглядную схему большой социальной сети, на которой можно нарисовать боксы разного цвета и связи (грани) разной толщины, в программе Netdraw нам не удалось. Используя NetDraw для построения отдельных фрагментов графа, мы в дальнейшем перешли к ручному построению графа с помощью программы Visio (рис. 17).

Рис. 17. Фрагмент графа в программе Visio

Создание интерактивной web-версии социограммы

Следует отметить, что при всей наглядности графическое изображение социальной сети не удобно для изучения, пока не снабжено интерактивной справочной системой. Гораздо удобнее рассматривать сеть, где, щелкнув мышью по любому элементу (вершине, грани), можно получить справку.

Для создания интерактивной web-версии мы конвертировали граф в программу Flash. Как средство разработки интерактивных приложений, Flash дает массу преимуществ, позволяя быстро создать интерактивные кнопки и разворачивающиеся меню при минимальном уровне программирования.

В результате была создана интерактивная версия графа (пока только фрагмент), в котором все вершины и грани (при щелчке по ним мышью) вызывают окно-справку о том или ином историческом деятеле или о событиях, которые раскрывают суть взаимодействия в паре.

В качестве примера на рис. 18 показан фрагмент графа с иллюстрацией интерактивной справки о взаимодействии в паре «Екатерина II - Потемкин», а на рис. 19 - «Екатерина II - Павел I».

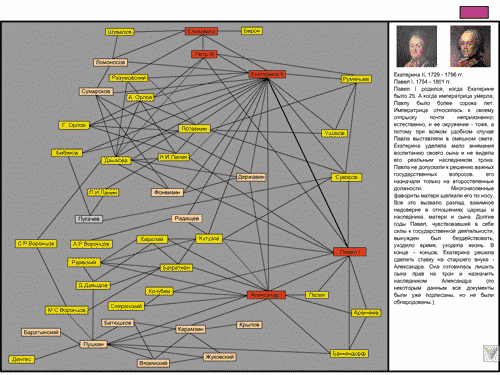

Рис. 18. Фрагмент графа с иллюстрацией справки по связи (Екатерина II - Потемкин)

Рис. 19. Фрагмент графа с иллюстрацией справки по связи (Екатерина II - Павел I)

Полученный граф выполняет роль как социограммы, так и интерактивного интерфейса для просмотра базы данных об исторических деятелях и их взаимодействиях.

В таком виде граф может использоваться как пособие, в котором можно анализировать различные социальные подгруппы, получать справки по отдельным личностям и, главное, по связям в парах. Проект находится в развитии, фрагмент графа в Flash-версии можно посмотреть на прилагаемом к журналу CD-ROM. По завершении работы планируется создание сайта и, возможно, энциклопедического мультимедийного диска. Учитывая масштабность проекта, авторы заинтересованы в подключении к работе соисполнителей. Авторы будут признательны за комментарии, которые можно присылать по адресу:

Также метод называют «Граф связей». ()

Диаграмма зависимостей входит в семерку инструментов управления качеством. Метод основан на формировании причинно-следственных связей между определенными блоками информации.

Назначение и цели

Метод используется для систематизации большого объема взаимосвязанной информации.

Целью метода является определение логических связей между факторами, влияющими на появление проблем и распределение усилий в соответствии с предполагаемой эффективностью воздействия.

Диаграмма связей схожа по цели с причинно-следственной диаграммой Исикавы.

Суть метода

Диаграмма зависимостей – инструмент качества, позволяющий выстраивать обоснованные связи между главной идеей, возникающими проблемами и факторами, оказывающими влияние на реализацию идеи.

Граф связей помогает в определении нерешенных проблем в процессе планирования действий, визуально представляя причинно-следственные связи между информационными блоками.

Процедура построения диаграммы

Методика построения диаграммы взаимосвязей схожа с построением диаграммы сродства:

Организовывается собрание необходимых для решения вопросов специалистов;
Определяется формулировка проблемы или желаемого результата;
Выделяются информационные блоки, описывающие факторы влияния, информация записывается на карточках;
В центре листка кладется карточка с основной темой, рядом – главные факторы, оказывающие влияние на результат;
Звенья соединяются стрелками, указывающими на причинно-следственные связи;
Подсчитывается количество стрелок, направленных к каждому событию, и исходящих из каждого блока;
События, лидирующие по количеству исходящих стрелок, называют исходными – именно на них делается упор при решении задач.

Рисунок 1 - Схема диаграммы связей.

Определяйте события, заметно различающиеся между собой. При схожести информационных блоков сложно определить исходное событие.

При построении диаграммы используйте только однонаправленные стрелки.

Достоинства метода

Простота построения и использования, наглядное представление данных.

Недостатки метода

Метод не подходит для аналитической работы со сложными технологическими процессами.

Примеры

Рисунок 2 - Диаграмма зависимостей для решения проблемы недостатка понимания сотрудниками предприятия важности постоянного улучшения качества.

Программы для построения диаграммы связей

FreeMind - свободная бесплатная программа, позволяющая создать диаграмму зависимостей с разветвленной структурой и ссылками.

MS Visio - редактор диаграмм и блок-схем для Windows.

Векторный 2D-редактор CADE для Windows разработан компанией, специализирующейся на работе с САПР. Программа позволяет с легкостью составить подробную схему сети. Одна из самых полезных, на мой взгляд, функций - возможность подписать IP-адрес, серийный номер и название фирмы-производителя для каждого устройства в сети. CADE включает все необходимые для составления схемы шаблоны и распространяется абсолютно бесплатно.

Concept Draw Pro - один из наиболее мощных бизнес-инструментов для составления диаграмм, причем не только сетевых. На освоение программы требуется минимум времени - все операции осуществляются простым перетаскиванием. В состав Concept Draw Pro входит полный набор сетевых символов, а все аспекты диаграммы можно персонализировать. Стоимость приложения - 249 долларов.

Dia - открытое ПО для составления диаграмм, главным недостатком которого является устаревший интерфейс и примитивный набор символов. Зато программу очень легко использовать, не отвлекаясь ни на какие посторонние задачи. Dia распространяется бесплатно и работает практически во всех настольных дистрибутивах Linux.

Diagram Designer - еще одна бесплатная утилита с устаревшим интерфейсом, зато очень простая в обращении, благодаря чему наверняка придется по вкусу многим пользователям. В отличие от Dia, программа предлагает куда более широкий выбор символов и значков. Единственное, что мне не понравилось в Diagram Designer, - это необходимость рисовать соединения между компьютерами вручную, потому что для этого в программе используется произвольная форма. За исключением этого небольшого недостатка, DD - вполне достойное решение.

eDraw Max - один из лучших инструментов в этом списке, за исключением, разумеется, Visio. Программа проста в освоении, обладает удобным, и притом наиболее современным пользовательским интерфейсом из всех перечисленных вариантов. eDraw Max представляет собой полофункциональное средство для составления бизнес-диаграмм любого назначения, а не только сетевых схем. Стоимость решения составляет 99,95 долларов за одну лицензию, причем чем больше лицензий, тем дешевле стоит каждая из них.

Бывают на редкость неудачные программы, и GoVisual Diagram Editor - одна из них. Это сложный в обращении инструмент, обеспечивающий далеко не удовлетворительные результаты. Хотя с его помощью все-таки можно составить схему сети, она будет не особенно удобна для чтения, поскольку в GoVisual Diagram Editor отсутствуют некоторые полезные функции - в частности, значки сетевых устройств. Но если кому-то нужна бесплатная программа для составления диаграмм любого назначения, GoVisual - как раз подходящий вариант, потому что распространяется даром.

LanFlow я бы включил в число лучших. Программа обладает превосходным интерфейсом, предлагает богатый выбор сетевых объектов и позволяет с легкостью создавать схемы локальной, телекоммуникационной, внешней сети, а также диаграммы компьютеров. В LanFlow даже предусмотрено два разных шаблона сетевых диаграмм: 3D-схема и черно-белая. Чтобы создать схему, достаточно выбрать шаблон и перетащить на него подходящие объекты, которые можно группировать, удалять и так далее. Однопользовательская лицензия на программу стоит 89 долларов, так что LanFlow по праву может называться одной из лучших бюджетных альтернатив Visio.

Хотя NetProbe можно использовать и для составления схем, основное назначение программы - это мониторинг сетевых устройств в режиме реального времени. Но главное достоинство NetProbe как средства для построения диаграмм заключается в том, что сетевые устройства можно добавлять на схему по мере необходимости, причем даже заранее. Делать это вручную не обязательно - встроенный компонент NetProbe автоматически сканирует сеть и составляет список всех доступных в сети устройств. Версия Standard бесплатна, но может отслеживать всего восемь хостов. Версия Pro стоит всего 40 долларов и рассчитана на 20 хостов, а версия Enterprise, позволяющая вести мониторинг 400 хостов, предлагается по цене 295 долларов.

Network Notepad (буквально «сетевой блокнот») представляет собой именно то, что следует из названия - блокнот для составления сетевых диаграмм. Но несмотря на кажущуюся простоту, программа обладает богатыми возможностями, включая интерактивные функции (Telnet, просмотр сети, пингование и т. д.). Network Notepad имеет простой интерфейс с поддержкой перетаскивания и умеет автоматически обнаруживать устройства Cisco. Распространяется программа бесплатно.

Visio - это, конечно, фактический стандарт на рынке приложений для составления диаграмм в Windows. Программа позволяет с легкостью создавать красивые схемы сети и обеспечивать к ним общий доступ через веб-браузер. Visio включает богатый набор шаблонов, в том числе для центров обработки данных, служб помощи, сетевых стоек; для консолидации офиса, планирования сети в масштабах предприятия, ЦОД или домашнего офиса; для составления дерева неисправностей, плана отопления, вентиляции, кондиционирования и т. п. Visio - лучшее решение для составления сетевых схем, а потому и стоит оно недешево: 249,99 долларов за версию Standard, 559,99 за Professional и 999,99 за Premium 2010. Подробнее о возможностях версий можно прочитать на официальной странице Visio.

Материалы

(англ. Mind map, карты ума, интеллект-карты) - способ изображения процесса мышления с помощью схем. Диаграмма связей реализуется в виде древовидной схемы, на которой изображены слова, идеи, задачи или другие понятия, связанные ветвями, отходящими от центрального понятия или идеи.

Пример. Диаграмма связей информационных видов материалов нашего сайта и рубрик:

(Пока строил эту диаграмму связей, нашел 3 неиспользуемых рубрики, они отмечены крестиком. Не откладывая в долгий ящик, удалил их, а статьи из них перенес в более популярные рубрики).

Знаком минус пометил рубрики, которые в будущем тоже нужно удалить как неиспользуемые.

Знак вопрос отмечает рубрики, судьбу которых сообщество будет решать в ближайшие месяцы.

Применение диаграммы связей

Диаграммы связей позволяют в компактном виде представить множество идей со всеми их взаимосвязями. Они полезны как для нас самих ("прочищают" мысли), так и для передачи своих мыслей другим.

В своей практике я регулярно использую диаграммы связей:

систематизирую информацию
строю планы
пересылаю Алле Шакуровой отчеты о моей проделанной или предстоящей работе
иллюстрирую свои мысли в статьях.

Примеры диаграммы связей

Зоны ответственности левой и правой половины мозга:

Преимущества от использования диаграммы связей (ментальных карт):

Краткий англо-русский разговорник о внешности женщины:

Как видите, в отличие от скучных текстовых списков, диаграммы связей (интеллект-карты) весьма красочны и изощренны.

Программа XMind для построения диаграммы связей

Для построения диаграмм связей есть много удобных программ.

После многих лет использования рекомендую программу XMind . Она существует в бесплатном (Free) и платном варианте (Pro). Однако ее бесплатных возможностей более чем достаточно, чтобы создавать диаграммы связей любой сложности. Средний пользователь задействует только 10% возможности бесплатной версии программы:

Как создавать диаграммы связей с помощью XMind Free:
