Обзор материнской платы GIGABYTE Z77N-WiFi. Обзор материнской платы GIGABYTE GA-Z77MX-D3H Gigabyte ga z77 d3h в никсе

Анна Павлова 317

Данная плата разработана на чипсете Intel Z77 Express , поддерживающая процессоры линейки Intel последнего поколения.

GIGABYTE GA-Z77MX-D3H – самый младший представитель линейки Micro-ATX и в отличие от своих последователей является их «урезанным» вариантом, которая характеризуется в упрощенной системе охлаждения, которая состоит лишь из одного радиатора.

Предлагаем вашему вниманию спецификацию платы GIGABYTE GA-Z77MX-D3H :

Упаковка и комплектация

Материнские платы от GIGABYTE, которые основаны на новом поколении чипсетов, поставляются в довольно компактной глянцевой белой картонной коробке. На лицевой стороне упаковки можно заметить ключевые спецификации и инновационные решения компании GIGABYTE. Обратите внимание на то, что данная материнка поддерживает функции GIGABYTE 3D BIOS на базе технологии 3D POWER и UEFI DualBIOS. Также, отметим, что данная плата поддерживает концепцию Ultra Durable 4, благодаря которой плата обладает дополнительной защитой от влаги, перепадов напряжения и высоких температур. Помимо этого, плата полностью готова к работе с процессорами Intel 3го поколения Ivy Bridge (22-нанометровый процессор с поддержкой PCI-EXpress 3.0).

По названию и модели платы можно понять, какими отличительными способностями она будет обладать. Давайте разберем с Вами маркировку платы GIGABYTE GA-Z77MX-D3H:

GA – модель компании GIGABYTE: из категории "Системные платы";

Z77 - название чипсета, который был использован в данной материнской плате;

M – форм фактор, т.е. Micro-ATX;

X – поддержка технологий Hybrid EFI BIOS, Driver MOSFET, NVIDIA SLI и наличие портов SATA 6 Гбит/с и USB 3.0;

D – наличие только твердотельных конденсаторов;

3 – ценовой сегмент (от 2 до 9), в нашем случае - это бюджетный сегмент;

H – возможность вывода видеосигнала посредством интегрированного графического ядра в Центральный Процессор графического контроллера (наличие нескольких видеопортов, в частности HDMI).

Комплектация GIGABYTE GA-Z77MX-D3H стандартная и соответствует среднему ценовому сегменту. В нее входит:

Документация;
4 х SATA-шлейфа;
CD-диск с утилитами и драйверами;
Мост SLI;
Заглушка для интерфейсной панели.

Итоги обзора

Материнская плата GA-Z77MX-D3H от компании GIGABYTE отличается компактностью, свойственной Micro-ATX, возможностью построения Multi-GPU конфигурации, поддержкой высокопроизводительных процессоров серии Intel и наличием всех актуальных портов. Благодаря данной плате вы сможете без особого труда собрать надежную и качественную машину высокого уровня, либо универсальный домашний ПК. Благодаря «набору логики» Intel Z77 Express, данная материнка - отличный вариант для разгона процессоров Intel 3го поколения, но из-за слабой системы охлаждения (в отличие от «топовых» плат) будет крайне тяжело получить максимальные результаты. Благодаря своей не высокой стоимости, но хорошей функциональности GIGABYTE GA-Z77MX-D3H отличный выбор в соотношении цена/качество, особенно, в сравнении с чипсетами Intel Z68 Express.

К неудобствам данной материнки можно отнести ее не большие габариты, из-за которых некоторые видеокарты будут перекрывать доступ к защелкам на слотах DDR-памяти. Помимо этого, на плате в правом нижнем углу отсутствует отверстие под крепежный винт, поэтому проявляйте осторожность собирая ваш компьютер.

Цены в интернет-магазинах:

	compyou.ru	4 470 Р
	Electrozon	4 860 Р
Socket LGA1155 Материнская плата GIGABYTE "GA-H61M-S2PV" (iH61, 2xDDR3, SATA II, PCI-E, D-Sub, DVI, SB, 1Гбит LAN, USB2.0, mATX) (ret)	tlsop.ru	4 950 Р

К достоинствам данной платы можно отнести возможностьустановки двух видеоадапттеров. Также, материнка поддерживает технологии: NVIDIA SLI и ATI CrossFireX в режиме x8+x8, что явно заинтересует любителей извлекать максимальную производительность из своего ПК без лишних финансовых затрат на дорогостоящие видеокарты.

Отличительной особенностью GA-Z77MX-D3H стало использование двух схем с прошивками BIOS, которые смогут уберечь вас от неудачного обновления. Помимо этого, отличным решением стало использование технологии 3D BIOS.

Недостатков у платы особо нет, за исключением небольшого количества портов USB 3.0 на панели интерфейса и отсутствие поддержки DisplayPort и eSATA.

Из достоинств:

качественная элементная база;
присутствуют портоы SATA 6 Гбит/с;
поддерживаются порты USB 3.0;
наличие цифровых и аналоговых выдеовыходов;
поддерживается NVIDIA SLI и ATI CrossFireX;
функции 3D BIOS и DualBIOS;
приятная стоимость.

Из особенностей:

не поддерживает интерфейсы IDE, COM, LPT и FDD.
не поддерживает eSATA и DisplayPort.

Рассказать друзьям

Предисловие

Решив добавить к своей длинной серии обзоров плат на логике Intel Z77 Express несколько моделей стартового уровня, мы начали с того, что рассмотрели плату Asus P8Z77-V LK . Вполне естественно, что следующей претенденткой должна была стать одна из плат компании Gigabyte, но какую именно модель выбрать из весьма широкого спектра предложений? Мы всегда хвалили, казалось бы, простую и понятную систему наименований плат Gigabyte, но обнаружилось, что и в этом случае возможны затруднения. Любой опытный ребёнок способен расставить по старшинству несколько моделей одной линейки плат с названиями, которые заканчиваются на UP4, UP5 и UP7, однако очень сложно сходу понять разницу между платами с похожими до смешения окончаниями HD3 и D3H, а ведь это совершенно разные модели, существенно отличающиеся по набору возможностей. Впрочем, об одной из них мы вам сегодня расскажем, это будет плата Gigabyte GA-Z77-D3H.

У этой модели нет полного аналога среди плат компании ASUSTeK. С одной стороны, как уже упомянутая плата Asus P8Z77-V LK, она оснащается дополнительным контроллером, выводящим два добавочных порта USB 3.0 на заднюю панель, а в остальном полагается на возможности набора логики Intel Z77 Express. С другой стороны, как и рассмотренная ранее плата Asus P8Z77-V LX , она не обладает присущей этому набору микросхем способностью делить процессорные линии PCI Express между двумя разъёмами для видеокарт. Казалось бы, что в этом случае плата вполне могла бы базироваться на более простом наборе логики Intel Z75 Express, но, в отличие от платы Asus P8Z77-V LX, это будет неверное утверждение. Причём дело совсем не в том, что в ассортименте плат компании Gigabyte, как и большинства других производителей материнских плат, вообще нет моделей, основанных на этом не снискавшем популярности и не получившем распространения бесполезном наборе логики. Просто у платы Gigabyte GA-Z77-D3H есть ещё одна особенность, которая не позволяет использовать набор микросхем Intel Z75 Express. Подробнее об этой и обо всех остальных возможностях платы мы расскажем в этом обзоре, а начнём его с традиционного изучения коробки и прилагающихся к плате аксессуаров.

Упаковка и комплектация

Нам хорошо знакомо оформление упаковок материнских плат компании Gigabyte. На лицевой стороне мы видим крупное название модели и ряд логотипов, относящихся к используемым платой возможностям и технологиям. На обратной стороне коробки можно найти изображение платы, краткий перечень базовых технических характеристик и иллюстрированные сведения о некоторых особенностях этой модели.

Внутри коробки находится упакованная в антистатический пакет плата, а поверх неё, отделённые листом картона, расположились комплектующие:

четыре Serial ATA кабеля с металлическими защёлками, половина с двумя прямыми разъёмами, у второй половины один из разъёмов Г-образный, два кабеля специально предназначены для подключения устройств SATA 6 Гбит/с (чёрного цвета);
заглушка на заднюю панель (I/O Shield);
руководство пользователя;
брошюра с краткими инструкциями по сборке на нескольких языках;
DVD-диск с программным обеспечением и драйверами;
наклейка с логотипом «Gigabyte» на системный блок.

Раньше лишь к платам компании ASUSTeK прилагались особые SATA-кабели, которые предназначены для подключения устройств SATA 6 Гбит/с (отличаются белыми вставками на разъёмах), теперь подобные стали входить в комплект плат компании Gigabyte. Честно говоря, я не знаю, чем специальные кабели SATA, предназначенные для работы на скорости 6 Гбит/с, отличаются от обычных. Если не считать цвета, то внешне они одинаковы, все выполнены на проводниках 26AWG, но на чёрных есть дополнительная надпись 6 Гбит/с, а на голубых её нет.

Дизайн и особенности

Несколько лет назад компания Gigabyte перешла на использование текстолита чёрного цвета для старших моделей своих материнских плат. Можно по-разному оценивать это изменение, с нашей точки зрения оно имеет скорее отрицательный характер, нежели положительный. Прежде всего, платы утеряли индивидуальность, ведь чёрный цвет нередко встречается у разных производителей, а платы на синем текстолите были характерны для компании Gigabyte и легко узнаваемы. Кроме того, платы стали выглядеть излишне мрачно и однообразно, потеряли в информативности. Лишь в последнее время разъёмы для модулей памяти, относящихся к разным каналам, стали отличаться - одни чёрного, а другие серого цвета, но разъёмы для карт расширения всё ещё остаются одинаково чёрными. Впрочем, все мы понимаем, что цвет текстолита и разъёмов абсолютно не отражается на возможностях платы, он лишь оказывает незначительное влияние на её восприятие, на остающееся после знакомства впечатление. Однако изменения затронули лишь старшие модели плат, а плата Gigabyte GA-Z77-D3H, как и остальные модели начальных уровней, по-прежнему радует глаз весёлой сине-бело-голубой расцветкой.

Плата использует цифровую систему питания «3D Power», которая позволяет более точно и гибко управлять напряжением процессора и интегрированного в него графического ядра. Часть греющихся элементов преобразователя питания накрыта дополнительным радиатором с креплением на подпружиненных защёлках. При этом радиатор, накрывающий микросхему набора логики, использует прочное винтовое крепление. Плата выполнена по технологии «Ultra Durable 4 Classic», которая включает почти все возможности, присущие этой технологии без приставки «Classic»: защиту от высоких температур, от перепадов напряжения, электростатическую защиту и защиту от повышенной влажности. Единственное, чего у неё нет - это медных проводников удвоенной толщины. Плата не использует возможности набора логики Intel Z77 Express по делению процессорных линий PCI Express, для дискретной видеокарты предназначен единственный разъём PCI Express 3.0/2.0 x16, всегда работающий на полной скорости, а поддержка NVIDIA SLI отсутствует. Впрочем, для объединения видеокарт можно использовать технологию AMD CrossFireX и второй разъём PCI Express 2.0 x16, только нужно иметь в виду, что он способен обеспечить лишь скорость x4, при этом разъёмы PCI Express 2.0 x1 будут отключены. Помимо них для карт расширения можно использовать два разъёма PCI.

Дополнительные контроллеры накопителей на плату не установлены, она имеет два разъёма SATA 6 Гбит/с (разъёмы белого цвета) и четыре SATA 3 Гбит/с (голубые разъёмы), которыми её обеспечивает набор логики. При этом красная наклейка на плате предупреждает, что пятый порт SATA 3 Гбит/с будет недоступен, если использовать разъём mSATA, расположенный между процессорным гнездом и разъёмом для видеокарты. Немало моделей материнских плат компании Gigabyte, основанных на наборах микросхем Intel седьмой серии, оснащаются свободным разъёмом mSATA, это их особенность и достоинство. Разъём позволяет установить небольшой SSD-накопитель, чтобы воспользоваться кэширующей технологией «Intel Smart Response», существенно ускоряющей работу традиционных жёстких дисков. Разумеется, миниатюрный накопитель вполне можно применять в качестве основного и единственного, а можно воспользоваться технологией «Intel Rapid Start», но «Intel Smart Response» - это наиболее полезная и востребованная возможность для разъёма mSATA. Вот и разгадка, почему в качестве основы для платы нельзя было взять более простой набор логики Intel Z75 Express, он технологию «Intel Smart Response» не поддерживает. Зато ею обладает набор микросхем Intel H77 Express, а потому помимо платы Gigabyte GA-Z77-D3H таким же дизайном отличаются базирующиеся на нём платы GA-H77-D3H и GA-H77-D3H-MVP.

Традиционно образцово выполненная схема позволяет заметить ещё одну характерную особенность плат компании Gigabyte - эта модель оснащена двумя микросхемами BIOS. В данном случае технология «DualBIOS» реализована таким образом, что пользователь работает лишь с одной из них, а вторая не используется и служит в качестве резервной. Схема позволяет насчитать четыре четырёхконтактных разъёма для подключения вентиляторов. Ещё одним преимуществом плат компании является сохранившаяся способность регулировать скорость вращения процессорного вентилятора даже при трёхконтактном подключении, большинство современных плат других производителей такой возможностью уже не обладают. Однако из оставшихся трёх снижать обороты трёхконтактного вентилятора способен лишь один разъём, обозначенный «SYS_FAN1». На схеме можно обнаружить лишь одну неточность - на двух разъёмах для видеокарт нарисованы обычные защёлки, а на самом деле у разъёмов удобные широкие лапки креплений. Впрочем, нужно отметить, что мы рассматриваем материнскую плату Gigabyte GA-Z77-D3H rev. 1.1, а вам может встретиться эта модель ревизии 1.0. Выглядит она почти точно так же, обладает таким же набором возможностей, а из заметных отличий можно обнаружить лишь обычные защёлки на разъёмах для видеокарт и четырёхконтактный, а не восьмиконтактный разъём питания процессора ATX12V.

Gigabyte GA-Z77-D3H rev. 1.0

Если взглянуть на заднюю панель платы, то мы увидим следующий набор разъёмов и портов, которыми занята почти полностью вся доступная площадь:

универсальный разъём PS/2 для подключения клавиатуры или мышки;
четыре порта USB 2.0, а ещё шесть можно подключить к трём внутренним разъёмам на плате;
видеовыходы D-Sub, DVI-D, HDMI;
четыре порта USB 3.0 (разъёмы синего цвета), из них два реализованы на базе контроллера Etron EJ168, а ещё два, как и один внутренний разъём, позволяющий вывести два дополнительных порта USB 3.0, появились благодаря возможностям набора логики Intel Z77 Express;
разъём локальной сети (сетевой адаптер построен на гигабитном контроллере Atheros ARL8161);
оптический S/PDIF, а также пять аналоговых звуковых разъёмов, работу которых обеспечивает восьмиканальный кодек VIA VT2021.

Перечень основных технических характеристик платы для удобства мы свели в единую таблицу:

Возможности BIOS

В предыдущих обзорах материнских плат Gigabyte мы неоднократно изучали возможности «Gigabyte 3D BIOS», включая режим «3D Mode», который предлагается по умолчанию. В этом режиме мы видим стилизованное изображение материнской платы, на которой ключевые области циклически подсвечиваются, как бы приглашая щёлкнуть по ним мышкой. Тем самым начинающему пользователю подсказывается, как перейти к настройке работы процессора, памяти, системы питания и т.д.

В ряде случаев использование визуально наглядного режима «3D Mode» будет удобнее, но всё же режим «Advanced Mode» обладает большим количеством настроек, так что мы в очередной раз бегло по ним пробежимся.

При переходе в режим «Advanced Mode» мы сразу попадаем в раздел «M.I.T.» (MB Intelligent Tweaker), в котором сосредоточены все параметры, относящиеся к разгону и тонкой настройке производительности, что очень удобно. Стартовый экран раздела лишь открывает перечень подразделов и выдаёт базовую информацию о системе.

Далее следует чисто информационный подраздел «M.I.T. Current Status», сообщающий текущие параметры работы системы.

В подразделе «Advanced Frequency Settings» мы управляем частотами и множителями, причём ряд информационных параметров позволит быть в курсе результатов сделанных изменений.

Настройки, относящиеся к процессорным технологиям, детальному изменению коэффициента умножения процессора и энергосберегающим режимам, вынесены на отдельную страницу «Advanced CPU Core Features».

Подраздел «Advanced Memory Settings» предоставляет возможность настройки работы подсистемы памяти.

Управление многочисленными таймингами памяти вынесено на отдельные страницы. Тайминги можно устанавливать одновременно для двух каналов памяти или для каждого индивидуально.

Подраздел «Advanced Voltage Settings» позволяет управлять напряжениями, все параметры разнесены по трём отдельным страницам.

На странице «3D Power Control» мы находим параметры, появившиеся благодаря технологии «3D Power». Теперь прямо в BIOS можно выбирать режим работы преобразователя питания процессора, можно гибко дозировать степень противодействия падению напряжения на процессоре под нагрузкой и менять ряд других опций.

Напряжения в различных областях процессора меняются на странице «CPU Core Voltage Control». Напряжение на процессоре можно зафиксировать на нужном уровне или лишь добавить определённое значение к номинальному.

Напряжения можно не только увеличивать, но и снижать относительно номинала, что тоже может быть полезным в некоторых случаях. Например, это может понадобиться для работы процессора на частотах ниже штатных или для поддержки низковольтных модулей памяти.

Подраздел «PC Health Status» сообщает данные о текущих напряжениях, температурах и скорости вращения вентиляторов. Отдельно настраивается скорость вращения процессорного и одновременно сразу трёх системных вентиляторов. Мы можем выбрать один из двух предустановленных режимов регулировки «Normal» или «Silent», либо подобрать подходящие параметры в ручном режиме. Отличительной особенностью плат Gigabyte является способность регулировать скорость вращения процессорного вентилятора при трёхконтактном подключении, кроме них подобным преимуществом отличаются лишь платы компании ASRock. К сожалению, помимо процессорного разъёма снижать скорость вращения трёхконтактного вентилятора может только первый системный, а остальные разъёмы эту возможность утеряли.

Подраздел «Miscellaneous Settings» то появлялся, но оставался пустым, то вообще исчезал из BIOS плат Gigabyte. Оказывается, он нужен для выбора режима работы разъёмов PCI Express 3.0/2.0 x16 и для улучшения результатов в старых тестовых программах.

Раздел «System» является близким аналогом прежнего раздела «Standard CMOS Features», здесь мы узнаём базовые сведения о системе, на странице «ATA Port Information» можем посмотреть список подключённых накопителей, можем поменять дату, время и язык интерфейса BIOS.

В разделе «BIOS Features» мы задаём порядок опроса загрузочных устройств, отключаем вывод картинки при старте, управляем другими параметрами и технологиями, например технологиями виртуализации, назначаем пароли доступа.

Раздел «Peripherals» позволяет управлять работой периферийных устройств и дополнительных контроллеров платы. Здесь же включаются и настраиваются специфические для набора логики технологии, такие как «Intel Rapid Start» и «Intel Smart Connect».

В разделе «Power Management» имеется обычный набор параметров, имеющих отношение к запуску платы и питанию.

В разделе «Save & Exit» можно запомнить сделанные изменения, отказаться от них, либо загрузить настройки по умолчанию. Здесь же находятся два параметра, предназначенных для работы с профилями настроек BIOS. Платы позволяют сохранить или загрузить восемь различных профилей настроек, каждому можно дать напоминающее о его содержимом название, вернулась возможность сохранять профили на внешних носителях и загружать с них, а также снова автоматически запоминаются профили при успешном прохождении стартовой процедуры.

По-прежнему сохранена работоспособность некоторых функциональных клавиш. Как и раньше, при нажатии «F9» выдаётся системная информация.

Встроенная утилита для обновления прошивок «Q-Flash» вызывается при нажатии на одноимённую кнопку или горячей клавишей «F8». Она стала немного удобнее, теперь сообщается информация о текущей и прошиваемой версии BIOS, хотя с накопителями, отформатированными в NTFS, она по-прежнему всё ещё не работает, а текущая прошивка теперь сохраняется только в корневом разделе накопителя, а не там, где удобнее пользователю.

Команда программистов, работающая над «Gigabyte 3D BIOS», заслуживает всяческих похвал. За относительно короткий срок им удалось успешно осуществить переход от прежнего Award BIOS к новому AMI UEFI BIOS. Мало того, в новом BIOS они смогли реализовать практически все возможности, которые ранее были в старом. В полном объёме вернулись сильно урезанные поначалу способности по работе с профилями настроек, включая работу с внешними носителями и автоматическое запоминание профилей в случае успешного старта. Вновь появилась возможность регулировать скорость трёхконтактного процессорного вентилятора, хотя снижать скорость вращения при трёхконтактном подключении теперь может лишь один системный разъём. Был придуман простой и удобный способ выбора активного режима. Если вы проводили настройки и сохранили изменения в режиме «3D Mode», то этот же режим встретит вас при следующем входе в BIOS, если же последнее сохранение проводилось в режиме «Advanced Mode», то в этот режим вы вернётесь в следующий раз. В результате сейчас, после целого ряда улучшений и дополнений, в новой ревизии «Gigabyte 3D BIOS» имеется почти полный набор параметров, необходимых для настройки производительности, для разгона, для удобной работы.

Конфигурация тестовой системы

Все эксперименты проводились на тестовой системе, включающей следующий набор компонентов:

Материнская плата - Gigabyte GA-Z77-D3H rev. 1.1 (LGA1155, Intel Z77 Express, версия BIOS F18);
Процессор - Intel Core i5-3570K (3.6-3.8 ГГц, 4 ядра, Ivy Bridge rev. E1, 22 нм, 77 Вт, 1.05 В, LGA1155);
Память - 2 x 4 ГБ DDR3 SDRAM Corsair Vengeance CMZ16GX3M4X1866C9R, (1866 МГц, 9-10-9-27, напряжение питания 1,5 В);
Видеокарта - Gigabyte GV-R797OC-3GD (AMD Radeon HD 7970, Tahiti, 28 нм, 1000/5500 МГц, 384-битная GDDR5 3072 МБ);
Дисковая подсистема -Crucial m4 SSD (CT256M4SSD2, 256 ГБ, SATA 6 Гбит/с);
Система охлаждения - Noctua NH-D14 ;
Термопаста - ARCTIC MX-2 ;
Блок питания - Enhance EPS-1280GA , 800 Вт;
Корпус - открытый тестовый стенд на базе корпуса Antec Skeleton .

В качестве операционной системы использовалась Microsoft Windows 8 Enterprise 64 бит (Microsoft Windows, Version 6.2, Build 9200), комплект драйверов для набора микросхем Intel Chipset Device Software 9.3.0.1026, драйвер видеокарты - AMD Catalyst 13.1.

Особенности работы и разгона

При запуске материнская плата Gigabyte GA-Z77-D3H демонстрирует стартовую картинку, внизу которой напоминается перечень активных «горячих» клавиш. Войти в BIOS можно по нажатию клавиши «Del»; клавиша «F9» покажет окно с системной информацией, такое же, как при нажатии этой кнопки в BIOS; «F12» выведет стартовое меню для внеочередного выбора источника загрузки; с помощью клавиши «End» можно запустить встроенную утилиту для обновления прошивки «Q-Flash».

Среди них не случайно отсутствует клавиша «Tab», которая традиционно служит для того, чтобы картинку убрать. Вывод картинки можно отключить в настройках BIOS, но дело в том, что в отличие от большинства плат других производителей, платы Gigabyte не выводят на экран вообще никакой информации о прохождении стартовой процедуры. Единственное, что можно увидеть, так это логотип компании AMI, поскольку её код лежит в основе BIOS. Ещё совсем недавно мы бы отнесли это к недостаткам, но современные материнские платы обычно стартуют настолько быстро, что порой не успеваешь нажать на клавишу, чтобы войти в BIOS, не говоря уже о том, чтобы изучать какую-либо выводимую информацию. Об этом незначительном минусе мы упомянули лишь потому, что никаких других недостатков при работе платы обнаружить не удалось. Плата не следует «модной», но негативной на наш взгляд тенденции, она устанавливает номинальный режим работы процессора, а не завышает его частоту по умолчанию, как многие другие модели. Для памяти тоже была задана штатная частота 1333 МГц и соответствующие тайминги, согласно сведениям, прошитым в SPD модулей. При этом не составляет труда повысить частоту её работы вручную или с помощью профиля XMP, несложно скорректировать в нужную сторону какие-либо тайминги памяти. Даже все энергосберегающие технологии изначально функционируют, не требуется изменять значения параметров в BIOS с «Auto» на «Enabled», как на многих других платах.

Единственная замеченная странность заключается в том, что по умолчанию в BIOS платы для накопителей задаётся режим IDE, а не AHCI. За последнее время лишь в BIOS платы ECS Z77H2-A2X (v1.0) мы встретили такие же настройки, все остальные модели изначально устанавливают режим AHCI. Это не проблема и даже не ошибка, нужный режим работы при необходимости несложно изменить, просто непонятно, для чего сегодня использовать устаревший режим. Кстати, у материнских плат компании Gigabyte есть даже специальная утилита «Disk Mode Switch», которая позволяет менять режимы работы накопителей без необходимости входить в BIOS, прямо из операционной системы Microsoft Windows. Впрочем, о фирменном программном обеспечении мы подробнее поговорим в отдельной главе этого обзора.

В BIOS плат компании Gigabyte отсутствуют параметры для автоматического разгона процессора, эта задача возложена на утилиту «Easy Tune6». Этот факт тоже сложно отнести к недостаткам, ведь любые системы авторазгона несовершенны, оптимальных результатов можно добиться только при подборе наиболее подходящих значений вручную. При разгоне плата Gigabyte GA-Z77-D3H опять же не разочаровала, она без труда обеспечила стабильную работу нашего экземпляра процессора на максимально возможной для него частоте 4,6 ГГц, чем не могут похвастаться многие другие модели. Одновременно была увеличена до 1866 МГц частота работы памяти и скорректированы её тайминги.

Осталось напомнить, что мы всегда разгоняем систему так, чтобы ею можно было полноценно пользоваться в долговременном режиме. Никакие возможности или дополнительные контроллеры материнской платы не отключаются, полностью сохраняется функциональность процессорных энергосберегающих технологий компании Intel, снижающих коэффициент умножения процессора и подаваемое на него напряжение, отключающих ненужные блоки и переводящих процессор в экономичные режимы при отсутствии нагрузки.

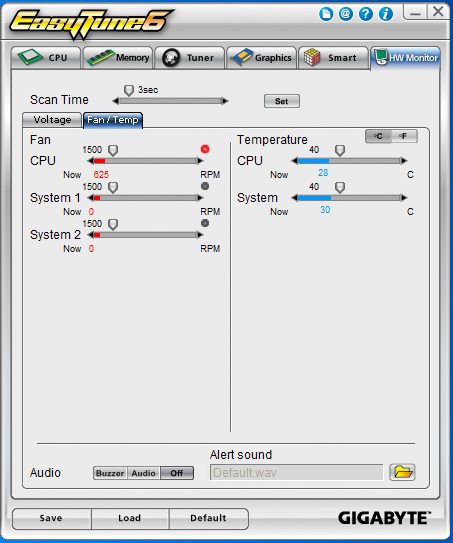

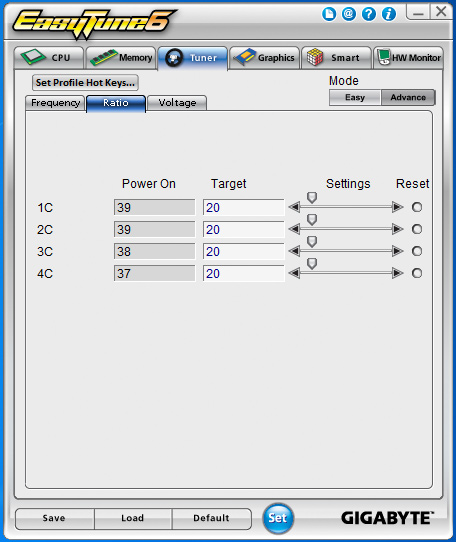

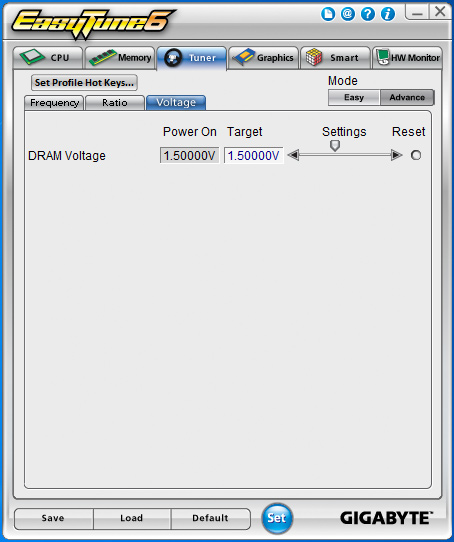

Фирменное программное обеспечение

В последний раз мы довольно давно уделяли внимание программному обеспечению, которым комплектуются материнские платы компании Gigabyte, однако оказалось, что ничего принципиально нового за это время не появилось, все утилиты нам хорошо знакомы и ранее уже рассматривались в наших обзорах. Так что сегодня мы обойдёмся без подробного изучения всех возможностей фирменных программ, лишь вкратце напомним об их предназначении.

Одной из старейших утилит является «@BIOS», за много лет практически не поменялся ни её внешний вид, ни перечень возможностей. Программа предназначается для обновления и сохранения прошивок материнских плат. При наличии доступа в сеть Интернет она может самостоятельно найти и скачать наиболее свежую версию BIOS, а может обновлять и сохранять прошивки на локальном накопителе.

В отличие от утилиты «@BIOS», программа «EZ Setup» появилась относительно недавно. Она поможет автоматически включить и настроить технологии «Intel Smart Response», «Intel Rapid Start» и «Intel Smart Connect». Все действия, включая необходимые изменения в BIOS, выполняются программой самостоятельно, от пользователя требуется лишь выделить нужные технологии в списке и нажать кнопку «Setup». На снимке окна программы ниже выбор технологии «Intel Smart Response» невозможен лишь потому, что в нашей системе присутствовал единственный SSD-накопитель.

Утилита «USB Blocker» может быть полезна не только системным администраторам в компаниях, но и родителям, имеющим активных и не слишком послушных детей. Она поможет запретить использование USB-устройств различного предназначения. При первом старте программы задаётся пароль, который потом будет запрашиваться при попытке изменить настройки или отключить утилиту.

Ещё мы устанавливали утилиту «On/Off Charge», но это даже не программа, а специальный драйвер, который позволяет быстрее заряжать мобильные устройства компании Apple, зарядка возможна даже при выключенном, но подключённом к электрической сети компьютере.

Разумеется, это далеко не полный перечень фирменных утилит компании Gigabyte. Программа «Xpress Recovery2» поможет в сохранении и восстановлении данных, утилита «3D Power» способна настраивать параметры, относящиеся к одноимённой технологии прямо из операционной системы Microsoft Windows, без необходимости входить в BIOS. Утилита «TweakLauncher» позволяет менять частоты, напряжения и тайминги памяти, а программа «LAN Optimizer» поможет сбалансировать сетевые настройки. Об утилите «Disk Mode Switch» мы уже упоминали, она меняет режимы работы накопителей опять же без необходимости входить в BIOS. Однако поддержка используемой нами во время тестов операционной системы Microsoft Windows 8 64-бит для этих программ всё ещё не реализована, поэтому мы их не устанавливали и не можем показать снимки окон утилит.

Впрочем, с поддержкой Windows 8 не всё благополучно даже для программ, для которых она декларируется. Рассказ о фирменных программах компании Gigabyte мы планировали начать с одной из самых известных утилит - «Easy Tune6». Это многофункциональная программа, она позволяет ознакомиться с информацией о процессоре, памяти и материнской плате. С её помощью можно вручную менять частоты, коэффициенты умножения и напряжения, а можно воспользоваться предлагаемыми автоматическими профилями разгона. Программа поможет настроить регулировку вентиляторов и ознакомиться с параметрами мониторинга. Нам всё это известно, поскольку неоднократно приходилось устанавливать утилиту, однако на этот раз всё пошло неправильно. После установки и перезагрузки мы не нашли ярлык программы на Рабочем столе и не увидели его в Метро-интерфейсе, но при попытке переустановить утилиту, выдавалось требование предварительно удалить текущую версию.

Вот только сделать это было невозможно, ведь утилита не только отсутствовала в списке установленных программ, не удалось даже найти на SSD-накопителе папку с программой, чтобы вручную запустить «uninstall». По всей видимости, первая установка почему-то закончилась неудачно, но при этом записи о ней уже были внесены в реестр Windows, что препятствовало повторной установке. Кстати, не слишком правильно, что ни одна из фирменных программ компании Gigabyte не спрашивает путь при инсталляции. Все они по умолчанию автоматически устанавливаются на системный диск в папку «C:\Program Files\Gigabyte» или «C:\Program Files (x86)\Gigabyte» для 64-битных систем.

Сравнение производительности

Сравнение материнских плат по скорости мы традиционно проводим в двух режимах: когда система работает в номинальных условиях и при разгоне процессора и памяти. Первый вариант интересен с той точки зрения, что позволяет выяснить, насколько удачно материнские платы работают с параметрами по умолчанию. Известно, что значительная часть пользователей не занимается тонкой настройкой системы, они лишь устанавливают в BIOS оптимальные параметры и больше ничего не меняют. Вот и мы проводим проверку, почти никак не вмешиваясь в заданные платами по умолчанию значения. Для сравнения мы воспользовались данными, полученными в обзорах плат ASRock Z77 Extreme11 и Asus P8Z77-V LK . Результаты на диаграммах отсортированы по мере убывания производительности, а показатели платы Gigabyte GA-Z77-D3H для наглядности выделены цветом.

В программе Cinebench 11.5, мы пятикратно проводим процессорные тесты и усредняем полученные результаты.

Утилита Fritz Chess Benchmark используется в тестах уже очень давно и отлично себя зарекомендовала. Она выдаёт хорошо повторяющиеся результаты, производительность отлично масштабируется в зависимости от количества используемых вычислительных потоков.

Тест x264 FHD Benchmark v1.0.1 (64bit) позволяет оценить производительность системы по сравнению с имеющимися в базе результатами. Усреднённые результаты пяти проходов представлены на диаграмме.

Измерение производительности в Adobe Photoshop CS6 мы проводим с использованием собственного теста, представляющего собой творчески переработанный Retouch Artists Photoshop Speed Test, включающий типичную обработку четырёх 24-мегапиксельных изображений, сделанных цифровой камерой.

В тесте на архивацию данных файл размером в один гигабайт упаковывается с использованием алгоритмов LZMA2, остальные параметры сжатия остаются в значениях по умолчанию.

Как и в тесте на сжатие, чем быстрее будет выполнен расчёт 16 миллионов знаков числа Пи, тем лучше. Это единственный тест, где количество ядер процессора не играет никакой роли, нагрузка однопоточная.

На следующей диаграмме использованы лишь результаты процессорных тестов 3DMark 11 - Physics Score. Эта характеристика является результатом работы специального физического теста, моделирующего поведение сложной игровой системы с большим количеством объектов.

Встроенный в игру Hitman Absolution тест оказался очень удобен. Его можно запускать из игры, из стартовой утилиты (лаунчера) и даже из командной строки. Мы используем максимально доступные настройки качества «Ultra» и достаточно высокое разрешение.

Игра Batman: Arkham City тоже охотно реагирует на изменение частоты работы процессора, при этом использует DirectX 11. Мы проводим пятикратное повторение встроенного в игру теста производительности при настройках качества «Very High» и усредняем полученные результаты.

Мы неоднократно отмечали, что родственные платы, работающие в одинаковых условиях, показывают примерно равный уровень производительности. Как видите, полученные результаты полностью соответствуют ожидаемым, скорость системы, построенной на базе платы Gigabyte GA-Z77-D3H, почти не отличается от остальных. При разгоне ситуация могла бы быть иной, ведь из тестируемых моделей лишь платы ASRock Z77 Extreme11 и Gigabyte GA-Z77-D3H сумели максимально разогнать процессор до 4,6 ГГц, в то время как все остальные модели остановились на частоте 4,5 ГГц. Очевидно, что в реальности именно у этих двух моделей будет преимущество, однако при разгоне мы проводили тесты на доступной для всех плат частоте процессора 4,5 ГГц, чтобы можно было наглядно оценить, насколько эффективно платы способны работать в нестандартных режимах.

Формально ситуация осталась прежней - производительность платы Gigabyte GA-Z77-D3H при увеличении частоты процессора и памяти незначительно отличается от других моделей. Однако теперь плата чаще занимает лидирующие или близкие к ним позиции, а потому её показатели смотрятся заметно выигрышнее остальных.

Замеры энергопотребления

Измерение энергопотребления проводится с помощью прибора Extech Power Analyzer 380803 . Прибор включается перед блоком питания компьютера, то есть измеряет потребление всей системы «от розетки», за исключением монитора, но включая потери в самом блоке питания. При замере потребления в покое система бездействует, мы дожидаемся полного прекращения послестартовой деятельности и отсутствия обращений к накопителю. Энергопотребление при однопоточной нагрузке на процессор измеряется по ходу тестов на скорость расчёта числа Пи, при многопоточной во время замеров производительности в программе «Fritz Chess Benchmark», а для обеспечения комплексной загрузки процессора и видеокарты используется игра «Hitman Absolution». Результаты на диаграммах отсортированы по мере роста потребления, а показатели платы Gigabyte GA-Z77-D3H для наглядности выделены цветом.

Ранее мы уже упоминали, что на плате Gigabyte GA-Z77-D3H изначально корректно функционируют все процессорные энергосберегающие технологии. Не требуется никаких дополнительных действий для их включения и это достоинство платы. Однако уровень энергопотребления этой модели оказался заметно выше, чем у близких по возможностям плат Asus P8Z77-V LK и MSI Z77 MPOWER. Высокое энергопотребление флагманских моделей компаний ASRock и ASUSTeK, оснащённых дополнительным концентратором шины PCI Express, нехарактерно для обычных плат, а потому существенно более низкое по сравнению с ними потребление платы Gigabyte достоинством не является.

Теперь сравним энергопотребление систем при разгоне с увеличением частот процессора и памяти.

При разгоне ситуация не меняется. Энергопотребление платы Gigabyte GA-Z77-D3H меньше, чем у пары особенных моделей, что вполне естественно, однако оно выше, чем у двух других обыкновенных плат.

Послесловие

Добравшись до завершения обзора, нельзя не отметить, что знакомство с материнской платой Gigabyte GA-Z77-D3H доставило в основном лишь положительные эмоции. Это одна из моделей начального уровня, но впечатление о ней остаётся значительно выше среднего. Возможности этой платы преимущественно базируются на тех, что предоставляет набор логики Intel Z77 Express, на котором она основана. Плата не использует лишь его способность делить процессорные линии PCI Express между двумя разъёмами для видеокарт, но дополняет контроллером USB 3.0, выводящим два добавочных порта на заднюю панель. Даже неполный перечень достоинств этой модели очень велик и включает удобный дизайн, наличие разъёма mSATA, способность регулировать трёхконтактные процессорные вентиляторы, эффективно используемую площадь задней панели, все преимущества технологий «DualBIOS» и «Ultra Durable 4 Classic», хорошие способности к разгону и удобство настройки. Об отдельных минусах мы тоже упоминали. Как и остальные платы компании Gigabyte, эта модель не выводит информации о прохождении стартовой процедуры, из трёх системных разъёмов лишь один может снижать обороты трёхконтактного вентилятора, энергопотребление платы заметно выше, чем у сравниваемых с ней моделей.

Конечно, в зависимости от индивидуальных запросов перечень недостатков может быть расширен. Кому-то не понравятся вертикально ориентированные порты SATA, кому-то будет мало двух разъёмов PCI… Однако ни одна плата не в состоянии отвечать требованиям абсолютно всех пользователей, именно потому производители выпускают так много их разновидностей. Среди множества похожих, но в чём-то отличающихся моделей, всегда можно найти наиболее подходящую. Не хочется принижать значение различных достоинств платы Gigabyte GA-Z77-D3H, но очень существенным преимуществом является её беспроблемность. Собрал систему и она работает. Не нужно добиваться действительно номинального режима работы процессора, нет необходимости специально включать энергосберегающие технологии, не было сложностей при обновлении BIOS, плата сразу работает так, как нужно. Если требуется что-то перенастроить или изменить режимы, то с этим тоже нет проблем, плата обладает широким набором параметров для настройки и адекватно реагирует на вносимые изменения. Есть масса моделей материнских плат, которых производители снабдили большим количеством дополнительных контроллеров и перечень их возможностей гораздо длиннее. Конечно же, есть платы проще и дешевле, но среди тех и других не так уж часто встречаются настолько безупречные платы, как Gigabyte GA-Z77-D3H.

Весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов - всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Обзор материнской платы Gigabyte Z77MX-D3H TH на чипсете Intel Z77

Анонс: На рынке IT-комплектующих стали появляться первые продукты с поддержкой новой технологии Intel Thunderbolt. Одним из них является материнская плата Gigabyte Z77MX-D3H TH на чипсете Intel Z77, которая выполнена в форм-факторе Micro-ATX, что подчеркивает доступность нового интерфейса

Сезон back-to-school - это горячая пора для производителей IT-комплектующих. Интерес к новинкам возникает не только у школьников и студентов, закупающих компьютеры к новому учебному году, но и практически у всех, кто вернулся из отпуска. Каждый год производители акцентируют свое внимание на какой-либо особой технологии, которая является ключевым направлением до начала сезона рождественских распродаж. В 2012 году такой технологией стала Intel Thunderbolt. Данный интерфейс разработан Intel, а на рынок выведен компанией Apple - впервые он появился в ноутбуках MacBook Pro. Thundebolt предназначен для постепенной замены практически всех современных интерфейсов, использующихся для передачи данных в рамках персонального компьютера.

Концептуально технологию Thunderbolt можно представить следующим образом:

Перед нами интерфейс с пропускной способностью 10 Гбит/с, который совмещает передачу данных по интерфейсам PCI Express и DisplayPort. Таким образом, эту технологию можно задействовать для подключения высокоскоростных устройств, а также для вывода видео высокой четкости с одновременной передачей звука. На практике реализация новой технологии подразумевает установку на материнской плате дополнительного чипа.

В нашем случае это контроллер Intel DSL3510L, который подключен к чипсету Intel Z77 с помощью четырех линий шины PCI Express.

На выходе пользователь получает несколько портов Thunderbolt. На тестовой плате их два, и оба выполнены в конструктиве Mini-DisplayPort.

На заднем плане виден чип Intel DSL3510L

Одним из первых производителей, представивших свое решение с поддержкой технологии Thunderbolt, стала компания Gigabyte, которая выпустила плату Z77MX-D3H TH. И пускай по названию она очень похожа на Z77MX-D3H, тестовая плата тем не менее имеет существенные отличия в дизайне PCB. Для подключения контроллера Thunderbolt к чипсету необходимо четыре линии шины PCI Express, поэтому разработчики заменили один слот PCI-E x16 слотом PCI-E x1. Кроме того, задача размещения чипа Thunderbolt привела к необходимости редизайна PCB в районе задней панели. Причем необходимость установки двух портов Thunderbolt на задней панели также привела к изменениям в конструктиве платы. В частности, сокращено количество встроенных портов USB 2.0 (с шести до четырех) и, соответственно, увеличено (на два) количество портов, подключаемых при помощи внешних планок. В данном случае мы перечислили наиболее заметные различия в дизайне двух плат и не стали заострять внимание на более мелких изменениях.

Теперь пара слов о цене. В настоящее время плата Gigabyte Z77MX-D3H (без поддержки Thunderbolt) продается по цене чуть менее 4 000 рублей. Мы предполагаем, что модификация Gigabyte Z77MX-D3H TH будет стоить приблизительно столько же. Дело в том, что, несмотря на заявленную стоимость чипа Thunderbolt в $25, очень маловероятно, что производители материнских плат покупают его за полную стоимость и используют в столь бюджетных продуктах, как Micro-ATX-платы. А если учесть малое количество устройств Thunderbolt, это абсолютно невозможно. Скорее всего, чипы Thunderbolt идут в комплекте с настольными чипсетами Intel и обходятся производителям практически бесплатно. Таким образом, Intel агрессивно продвигает новый интерфейс. Так решается и вторая задача - усиление конкурентной борьбы с AMD. Как только интерфейс Thunderbolt приобретет хоть сколько-нибудь значимую популярность, пользователи захотят видеть его поддержку и на платах AMD. В данном случае производители материнских плат вынуждены будут покупать соответствующие контроллеры за полную стоимость, что очень негативно повлияет на конечную цену продуктов. Впрочем, все это теоретические размышления, а реальность такова, что на сегодняшний день количество устройств с поддержкой Thunderbolt очень и очень мало. Причем маловероятно, что ситуация изменится в ближайшие год-два. Взять для примера интерфейс USB 3.0: материнские платы поддерживают его уже несколько лет, а в магазинах соответствующие флешки в достаточном ассортименте появились только в этом году.

Спецификация Gigabyte Z77MX-D3H TH

Gigabyte Z77MX-D3H TH
Процессор	Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600 Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP
Графика	Два слота PCI Express x16 Поддержка технологии AMD CrossFireX, NVIDIA SLI Поддержка Intel HD Graphics
Возможности расширения	Два слота PCI Express x1 Десять портов USB 2.0 (четыре встроенных, шесть дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet Два порта MDP (Mini-DisplayPort Thunderbolt)
Возможности для разгона	Изменение частоты Bclk от 95 до 133,33 МГц с шагом 0,01 МГц; Изменение множителя Изменение частоты GPU от 400 до 3200 МГц Изменение напряжения на процессоре, памяти, IGD Утилиты Gigabyte EasyTune 6, 3D Power
Дисковая подсистема	Поддержка протокола SerialATA 6 Gb/s (два канала - Z77, c поддержкой RAID0,1,5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала - Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD)
Extensible Firmware Interface (EFI)	2 х 64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Gigabyte Xpress Install Технология Gigabyte Q-Flash Поддержка Gigabyte @BIOS Поддержка UEFI DualBIOS Поддержка профилей BIOS
Разное	Один порт для PS/2 клавиатуры или мыши Поддержка On/Off Charge Поддержка технологии Intel Rapid Start Поддержка технологии Intel Smart Connect STR (Suspend to RAM) S/P-DIF In/Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 4-контактный разъем питания Поддержка Gigabyte Auto Green
Мониторинг	Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (3) Технология SmartFan
Размер	Форм-фактор Micro-ATX, 245x245 мм (9,6x9,6 дюйма)

Упаковка платы Gigabyte Z77MX-D3H TH выглядит так:

В коробке можно обнаружить следующее:

материнскую плату;
руководство пользователя на английском языке плюс краткую инструкцию по установке на нескольких языках;
DVD-диск с ПО и драйверами;
два кабеля SerialATA;
заглушку на заднюю панель корпуса;
мост SLI.

В общем, комплектация платы Gigabyte Z77MX-D3H TH включает необходимый минимум компонентов для сборки среднестатистического компьютера.

У нас не возникло каких-либо претензий как к руководству пользователя, так и к содержимому DVD-диска. На последнем записан полный набор драйверов и фирменных утилит, а также антивирус Norton Internet Security. Все ПО имеет следующий установочный интерфейс:

Плата Gigabyte Z77MX-D3H TH

Как мы уже отмечали во вступлении, модификация платы Z77MX-D3H TH с поддержкой технологии Thunderbolt имеет некоторые отличия в дизайне PCB относительно исходной модели Z77MX-D3H. Так, отказ от третьего слота PCI Express x16 позволил разработчикам освободить четыре линии шины PCI-E (которые заимствовались у чипсета) и использовать их для подключения чипа Thunderbolt.

В результате на плате остались два PEG-слота, на которые выделяется 16 линий шины PCI-E. Таким образом, пользователю доступны следующие конфигурации: 16+0 и 8+8. Кроме того, Gigabyte Z77MX-D3H TH поддерживает такие технологии, как NVIDIA SLI и AMD CrossFireX. Тут же отметим, что на плате установлено еще два слота PCI Express x1, которые подключены к чипсету.

Что касается разъемов питания, то основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 4-контактный - на правом:

Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN для процессорного кулера. Помимо него, на плате распаяно еще два 4-контактных вентиляторных разъема (SYS_FAN1 и SYS_FAN2). Gigabyte Z77MX-D3H TH располагает четырьмя 240-контактными слотами DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Плата поддерживает память стандарта DDR3-1066/1333/1600, ее максимальный объем равен 32 Гбайт. Тут же отметим, что частота DDR3-1600 является штатной только при использовании процессора Ivy Bridge, а для Sandy Bridge она достигается при разгоне.

Возможности расширения

Плата Gigabyte Z77MX-D3H TH, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета, ориентированы параллельно плоскости платы и по-разному окрашены: порты 3 Gb/s в голубой цвет, а порты 6 Gb/s в белый.

Также на плате установлено десять портов USB 2.0, из которых четыре расположено на задней панели, а еще шесть подключаются через планки. Кроме этого, с помощью чипсета Z77 плата поддерживает четыре порта USB 3.0: половина портов находится на задней панели, а половина - реализована через внешние планки.

Плата Gigabyte Z77MX-D3H TH поддерживает восьмиканальный звук, а в качестве кодека используется чип VIA VT2021.

На плате установлен гигабитный сетевой контроллер Atheros AR8151-B. Он подключен к отдельной линии шины PCI Express (x1), а соответствующий разъем RJ-45 выведен на заднюю панель.

Собственно панель выглядит следующим образом:

Справа от блока с портом PS/2 вы можете увидеть два порта Mini-DisplayPort, которые подключены к контроллеру Thunderbolt (на заднем плане, за портами). В остальном панель имеет достаточно стандартный набор разъемов: три видеовыхода (VGA, DVI, HDMI), два порта USB 3.0 в дополнение к четырем USB 2.0, а также блок аудиоразъемов с оптическим выходом S/P-DIF.

Традиционная схема компонентов:

Из дополнительных функций отметим поддержку технологии DualBIOS, которая заключается в установке на плате двух микросхем BIOS: основной и резервной.

Переключение между микросхемами только программное

UEFI (Unified Extensible Firmware Interface)

Материнская плата Z77MX-D3H TH поддерживает интерфейс UEFI с собственной графической оболочкой Gigabyte под названием 3D BIOS. Название выбрано неслучайно, поскольку пользовательский интерфейс стилизован под трехмерный рабочий стол.

Отметим, что код BIOS основан на версии компании AMI (American Megatrends Inc.) и у пользователя остается возможность переключиться на традиционный вид BIOS. Основные разделы и набор настроек Z77MX-D3H TH расположены точно так же, как и на других материнских платах Gigabyte, что в значительной степени облегчает управление параметрами и экономит время пользователя.

Все настройки памяти находятся в разделе функций разгона M.I.T.:

Выбор частоты памяти организован несколько неудобно: меню отсутствует и пользователь вынужден вводить значение множителя непосредственно с клавиатуры .

В другом подразделе сосредоточены все функции для управления процессорами Intel:

Рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, напряжения на всех основных компонентах и скорости всех трех вентиляторов. Кроме того, пользователь может управлять скоростью кулеров с помощью функции Smart Fan.

Обратите внимание, что в списке поддерживаемых языков присутствует русский:

В результате интерфейс BIOS выглядит весьма и весьма непривычно, что может несколько притормозить даже опытного пользователя (русскоязычные скриншоты приведены в обзоре Gigabyte Z77MX-D3H). Для начинающего пользователя русскоязычные параметры - также неоптимальное решение, поскольку подробного описания на русском языке нет ни в руководстве пользователя, ни на официальном сайте Gigabyte.

Наконец, отметим возможность сохранения и загрузки профиля настроек BIOS (всего доступно восемь профилей),

а также встроенную утилиту Q-Flash для обновления прошивки.

Что касается Windows-утилит, необходимо отметить следующие программы: On/Off Charge для управления зарядкой USB-гаджетов и @BIOS для обновления прошивки BIOS из Windows.

Тут же стоит упомянуть FaceWizard для обновления POST-изображения (устарел уже несколько лет назад) и EasyTune6. Последняя предназначена для разгона системы, для ее диагностики и системного мониторинга. В частности, эта программа отображает показания всех доступных сенсоров

и позволяет пользователю управлять скоростью вентиляторов:

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 6-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 10 конденсаторов емкостью 560 мкФ.

Функций разгона немного, и их можно было собрать в одном разделе.

Список функций разгона:

Плата	Gigabyte Z77MX-D3H TH
Изменение множителя CPU	+
Изменение Bclk	от 95 до 133,33 МГц (0,01 МГц)
Изменение GPUclk	от 400 до 3200 МГц (50)
Изменение Vcore	от 0,8 В до 1,85 В (0,005 В)
Изменение Vigd	от +0,0 В до +0,2 В (0,005 В)
Изменение Vmem	от 1,2 В до 2,0 В (0,02 В)

Практические испытания разгона продемонстрировали следующие результаты: стабильная работа на частоте 4,4 ГГц, что довольно неплохо.

Разогнать систему можно не только за счет установки значений в BIOS, но и при помощи утилиты EasyTune6, в которой доступны только все основные функции, причем изменение множителя требует перезагрузки системы. Данная программа предназначена для более широкого круга пользователей и более дружелюбна к последним.

Кстати о стоимости. В том случае, если по розничной цене платы Gigabyte Z77MX-D3H TH (с поддержкой Thunderbolt) и Z77MX-D3H (соответственно, без поддержки) будут сопоставимы, то пользователи могут совершенно спокойно выбрать именно первую. Тут работает принцип «запас карман не тянет» - поддержка дополнительного интерфейса может оказаться вполне нужной функцией в будущем. В противном случае мы не видим веских причин для покупки платы с интерфейсом Thunderbolt до момента широкого появления в продаже соответствующих периферийных устройств.

Что касается технической составляющей Gigabyte Z77MX-D3H TH, то мы пришли к выводу, что она выполнена на довольно высоком уровне: плата не имеет существенных недостатков и в полной мере отвечает потребностям пользователей. Единственный незначительный минус - недостаточно тщательная проработка фирменных утилит Gigabyte.

Флагманские модели материнских плат способны удивлять и вызывать неподдельный интерес у пользователей, планирующих сборку настольной платформы. Но, когда приходит время тратить свои деньги, нередко выбор делается в пользу более доступных устройств, в которых соблюден принцип разумной достаточности. Модель форм-фактора MicroATX на топовом чипсете Intel Z77 , допускающая легкий тюнинг системы, с полным набором видеовыходов, портами USB 3.0, SATA 6 Гб/c, а также двумя микросхемами BIOS. И все это по цене $100 . Именно в такую сумму оценена Gigabyte GA-Z77M-D3H , обладающая перечисленным набором характеристик. Давайте посмотрим, есть ли здесь какой-то подвох?

Дизайн и компоновка

Gigabyte GA-Z77M-D3H имеет форм-фактор MicroATX и выполнена на текстолите синего цвета. Слоты и коннекторы имеют голубой и белый окрас. Габариты устройства позволяют разместить плату в достаточно компактном корпусе.

Силовая подсистема построена по пятифазной схеме. Дополнительных охладителей на чипах MOSFET нет, однако отметим, что в данном случае используются микросхемы с низким сопротивлением в открытом состоянии LowRDS(on), потому при умеренных нагрузках проблем с нагревом возникать не должно. Впрочем, это одно из условий концепции Ultra Durable 4 Classic , которой соответствует Gigabyte GA-Z77M-D3H. По уверению производителя, текстолит платы более устойчив к условиям повышенной влажности, а в цепях используются японские твердотельные конденсаторы.

Для подключения карт расширения на плате предусмотрено четыре слота. Один полноскоростной PCI Express x16, еще один полноформатный, но с пропускную способность на уровне x4, компактный PCI Express x1 и классический PCI. Так как последний интерфейс не поддерживается чипсетом, он реализован с помощью дополнительно контроллера. Любопытно, что сама микросхема расположена в нише под вторым слотом PCI Express x16, который на три четверти «пустотел».

Плата позволяет создать конфигурацию с двумя видеокартами. При необходимости можно использовать пару адаптеров с чипами AMD в режиме CrossFireX, тогда как калифорнийцы считают PCI-E x4 недостаточно скоростным интерфейсом для создания SLI-сборок.

Расстояние от процессорного разъема до первого слота PCI-Express x16 не очень большое. Во время тестов, «верзила» Thermalright Archon Rev.A был установлен практически впритирку с видеокартой (в корпусе скорее такой фокус бы не удался). Впрочем, данная модель охладителя одна из наиболее широких на рынке, потому с монтажом других кулеров сложностей возникнуть не должно.

Сама последовательность расположения слотов в данном случае оптимальна. Установленная в первый разъем видеокарта с двухслотовой СО (таких большинство) перекроет доступ к PCI-E x1, однако в этом случае доступны останутся разнородные PCI и PCI-E x4, который можно использовать в том числе и для карт, требующих меньшей пропускной способности.

Для подключения вентиляторов на плате предусмотрено три разъема – один для процессорного кулера и еще пара для корпусных вентиляторов. Причем все три коннектора четырехконтактные с возможностью мониторинга и раздельного управления оборотами с помощью PWM.

Несмотря на компактные габариты платы, производитель разместил на PCB некоторые разъемы, которые хотя и не пользуются уже большой популярностью, в редких все еще могут пригодиться для специфических задач. Речь о COM и LPT. Также имеется коннектор для подключения TPM-модуля. На плате также установлено три внутренних коннектора USB 2.0, позволяющих получить до шести соответствующих портов при использовании дополнительных интерфейсных «косичек».

Традиционно Gigabyte использует две микросхемы для резервирования прошивки, потому наличие UEFI DualBIOS на плате такого уровня вполне ожидаемо. Для очистки CMOS памяти используется двухконтактный коннектор, который понадобится закоротить для обнуления настроек системы.

Intel Z77 поддерживает шесть каналов SATA. Именно такое количество интерфейсных портов имеется на Gigabyte GA-Z77M-D3H. Два скоростных (SATA 6 Гб/с) размещены аккурат напротив PCI Express x1, а чтобы габаритная видеокарта с двухслотовой системой охлаждения не закрыла доступ к SATA-разъемам, они имеют корпусировку с горизонтальным позиционированием штекера относительно плоскости PCB.

Четыре разъема SATA 3 Гб/c расположены напротив слота PCI, потому с доступом к ним проблем не будет в любом случае. Напомним, что Intel Z77 дает возможность организовать массивы RAID 0, 1, 5 и 10. Кроме того, что чипсет, поддерживающий технологию Intel Smart Response , позволяет развернуть гибридную дисковую подсистему, используя для этих целей винчестер и SSD. В случае с платами Gigabyte можно воспользоваться фирменной утилитой EZ Smart Response , позволяющей упростить процесс настройки такой конфигурации.

Интерфейсная панель не перегружена портами, но все наиболее востребованные внешние разъемы присутствуют. Комбинированный PS/2, четыре порта USB 2.0, пара USB 3.0, розетка Ethernet и три аудиоразъема. Плата оснащена тремя видеовыходами: DVI, HDMI и D-Sub. Платформа позволяет подключать одновременно два устройства отображения. Отметим, что цифровые выходы в данном случае поддерживают разрешения вплоть до 1920×1200.

Комплектация

Комплект не отличается какими-либо изысками. В поставку входит руководство, брошюра по быстрой установке, диск с драйверами, заглушка на заднюю стенку корпуса и два кабеля SATA.

UEFI

Графическая оболочка 3D BIOS уже стала визитной карточкой устройств Gigabyte. Изометрическая проекция платы с активными функциональными зонами и возможностью управлять параметрами с помощью мышки позволяют увереннее чувствовать себя начинающим пользователям, которым впервые понадобилось «зайти в BIOS».

В режиме Advanced количество параметров, доступных к настройке несравнимо больше, но разнообразием данная версия UEFI все же не балует, особенно в отношении оверклокерских функций.

Раздел Advanced Voltage Settings по-спартански скромен. Здесь только одна опция, позволяющая изменять напряжение питания модулей памяти в диапазоне 1,2–2,0 В с шагом в 0,02 В.

В то же время, UEFI позволяет мониторить и регулировать обороты всех трех вентиляторов.

Для базовой настройки системы из операционной системы можно использовать фирменную утилиту Easy Tune 6 . В частности, раздел Tuner позволяет задать необходимые частоту BCLK и памяти, а также процессорный множитель.

Закладка Smart открывает доступ к настройке алгоритмов работы вентиляторов, который, по желанию пользователя может зависеть о температуры CPU/платы или обеспечивать стабильные заданные обороты.

HW Monitor дает возможность отслеживать напряжения, температуру и обороты вентиляторов, а при необходимости сообщать о ситуациях, когда параметры выходят за рамки заданных лимитов.

Разгон процессора

С учетом того, что плата не позволяет регулировать напряжение питания процессора, граничная планка разгона будет зависеть от способностей конкретного CPU работать на повышенных частотах со штатным для него вольтажом. В случае с тестовым экземпляром Core i7-3770К , исходных ~1,1 В оказалось достаточно для того, чтобы тактовую частоту процессора удалось увеличить с базовых 3,5 ГГц до 4,4 ГГц .

С одной стороны это значение ниже того, что нам удается достичь на дорогостоящих материнских платах (~4,8 ГГц), с другой – для работы процессора на 4,5+ ГГц в обязательном порядке необходимо повышать питающее напряжение, после чего ощутимо увеличивается и энергопотребление системы. Также повышается нагрев CPU, требуя эффективной системы охлаждения. Потому, как правило, на постоянной основе используются более щадящие условия.

Напомним, что чипсет Intel Z77, предоставляющий возможность произвольно регулировать процессорный коэффициент умножения, может быть полезен не только для CPU с индексом «K». Чипы, поддерживающие технологию Turbo Boost, а это все модели Core i5 и Core i7 имеют определенный рабочий диапазон множителей, которые используются при динамическом ускорении процессора под нагрузкой. Именно эту лазейку можно использовать для увеличения тактовой частоты CPU. Впрочем, верхняя граница здесь будет зависеть от стартового множителя процессора и допустимого для него алгоритма работы Turbo Boost.

Для владельцев процессоров без Turbo Boost, которые все же желают немного нарастить производительность CPU, полезнее будет информация об увеличении частоты системной шины. В данном случае плата сохраняла стабильность при ее повышении до 108,5 МГц . Отметим, что данный показатель отчасти связан и с возможностями конкретного экземпляра CPU.

Тестовый комплект памяти DDR3-2133 без особых сложностей работал на 2200 МГц – типичный результат для используемого набора.

Нагрев

Во время прохождения тестов, температура силовых элементов стабилизатора питания под нагрузкой повышалась до 57 С, тогда как радиатор на микросхеме чипсета прогревался до 52 С. После разгона процессора температура MOSFET’ов повысилась до 62 градусов – вполне приемлемый результат, особенно с учетом использования процессорного кулера башенного типа, который не обдувает пространство вокруг процессорного разъема.

Итоги

Gigabyte GA-Z77M-D3H – одна из наиболее доступных на рынке материнских плат, основанная на Intel Z77. В данном случае не возникает ощущения, что к основному устройству вам настоятельно предлагают в нагрузку то, чем вы точно не будете пользоваться, но обязаны это оплатить при покупке. Достаточный для большинства ситуаций набор интерфейсов, хорошая компоновка, базовые возможности для разгона. По совокупности – нормальная «рабочая лошадка» по сходной цене. Плата станет подходящим вариантом для тех, кто не готов к серьезным оверклокерским экспериментам, но вместе с тем непрочь получить от процессоров Intel Core i5/i7 немного дополнительной производительности, не слишком переплачивая за такую возможность.

Понравилось

Одна из наиболее доступных моделей на Intel Z77

Рациональная компоновка

Возможность изменять процессорный множитель

Регулировка оборотов вентиляторов

Не понравилось

— Скромные возможности для разгона

Устройство для тестирования предоставлено компанией MTI, www.distri.mti.ua

Конфигурация тестового стенда


PCI Express x4	—
PCI Express x1	1
Графич. интерфейс	1xPCI-E x16 3.0 (х16) + 1xPCI-E x16 2.0 (х4)
DIMM	4хDDR3
IDE (Parallel ATA) (чипсет/доп. контроллер)	—
Serial ATA (чипсет/доп. контроллер)	4/-
SATA Revision 3.0 (чипсет/доп. контроллер)	2/-
Основные разъёмы питания	24+4
Дополнительное питание	—
FAN	3
S/PDIF	+(выход)
Aудиокодек	VIA VT2021 (7.1)
Ethernet	Atheros (GbE)
SATA	—
SATA Revision 3.0	—
PATA	—
IEEE 1394 (FireWire)	—
USB 3.0	—
LAN	1
eSATA Rev. 2.0	—
eSATA Rev. 3.0	—
Audio	3
S/PDIF-Out (Coaxial/Optical)	—
Thunderbolt	—
Выходы для монитора	1хDVI-D, 1xD-Sub и 1xHDMI
USB 1.1/2.0	4/3(6 портов)/-
USB 3.0	2/1(2 порта)/-
IEEE 1394 (FireWire)	—
COM	-/1/-
Game/MIDI	—
LPT	-/1/-
IDE	нет данных
SATA интерфейсный/питание, устройств	нет данных
Форм-фактор	microATX, 244х220 мм
Поддержка двух и более видеокарт	AMD CrossFireX
Поддержка RAID	0, 1, 5, and 10
Адаптер Wi-Fi	—
Поддержка UEFI	да
Разное	один порт PS/2 для клавиатуры или мыши; разъем TPM-модуля; высококачественные полимерные конденсаторы

За все время развития IT-индустрии назначение материнских плат форм-фактора Micro-ATX практически не изменилось. Они используются в основном для сборки недорогих компьютеров с базовыми функциональными возможностями. Именно снижение себестоимости стало причиной уменьшения размеров относительно полноразмерных плат ATX. Затем, в середине нулевых годов, ситуация несколько поменялась — появилась мода на компактные системы (barebone), которые прибавили Micro-ATX-платам популярности. Но вскоре эта мода прошла — производители переключились на выпуск еще более компактных Mini-ITX-систем. В результате и воспринимать Micro-ATX-платы стали как прежде: данные продукты предназначены по большей части для экономных корпоративных пользователей. Впрочем, есть исключения: скажем, один крупный производитель выпустил эксклюзивную и довольно дорогую серию компактных плат для компьютерных энтузиастов, отличавшуюся сочетанием мощных функций разгона, адекватных размерам возможностей расширения и поддержки многоядерных графических массивов SLI и CrossFire. Компания Gigabyte также не забыла о Micro-ATX-платах и представила свое видение компактной основы для игрового компьютера в лице Z77MX-D3H на чипсете Intel Z77.

⇡ Спецификация Gigabyte Z77MX-D3H

Gigabyte Z77MX-D3H
Процессор	Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600+ Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP
Графика	Три слота PCI Express x16 Поддержка технологии AMD CrossFireX, NVIDIA SLI Поддержка Intel HD Graphics
Возможности расширения	Один слот PCI Express x1 Десять портов USB 2.0 (шесть встроенных, четыре дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet
Возможности для разгона	Изменение частоты Bclk от 80 до 133,33 МГц с шагом 0,01 МГц; изменение множителя Изменение частоты GPU от 400 до 3200 МГц Изменение напряжения на процессоре, памяти, IGD Утилиты Gigabyte EasyTune 6, 3D Power
Дисковая подсистема	Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD)
Extensible Firmware Interface (EFI)	2 х 64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Gigabyte Xpress Install Технология Gigabyte Q-Flash Поддержка Gigabyte @BIOS Поддержка UEFI DualBIOS Поддержка профилей BIOS
Разное	Один порт для PS/2 клавиатуры или мыши Поддержка On/Off Charge Поддержка технологии Intel Rapid Start Поддержка технологии Intel Smart Connect STR (Suspend to RAM) S/P-DIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 4-контактный разъем питания Поддержка Gigabyte Auto Green
Мониторинг	Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (3) Технология SmartFan
Размер	Форм-фактор Micro-ATX, 245x245 мм (9,6x9,6 дюйма)

⇡ Плата Gigabyte Z77MX-D3H

Прошли те времена, когда платы форм-фактора Micro-ATX имели единственный слот PCI Express x16. Постоянная конкуренция заставила производителей увеличить это количество сначала до двух, а теперь, как видите, и до трех!

С технической точки зрения такое решение не требует значительных инженерных усилий. В частности, необходимо добавить мост для симметричного разделения 16 базовых линий шины PCI Express v3.0 между двумя основными слотами, а третий PEG-слот подключить к чипсету. В результате на последний слот выделяется только четыре линии PCI Express v2.0. Таким образом, пользователю доступны следующие конфигурации: 16+0+4 и 8+8+4. Тут же отметим, что на плате установлен еще один слот PCI Express x1, который также подключен к чипсету.

Что касается разъемов питания, то основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 4-контактный — на правом:

Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN для процессорного же кулера. Кроме него, на плате расположено два 4-контактных разъема (SYS_FAN1 и SYS_FAN2). Число 240-контактных слотов DIMM для модулей памяти DDR3 стандартное для чипсета Z77: их четыре. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Плата поддерживает память стандарта DDR3-1066/1333/1600, а максимальный объем памяти равен 32 Гбайт. Тут же отметим, что частота DDR3-1600 является штатной только при использовании процессора Ivy Bridge, а для Sandy Bridge она достигается при разгоне.

⇡ Возможности расширения

Плата Gigabyte Z77MX-D3H, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета, ориентированы параллельно плоскости платы и по-разному окрашены: порты 3 Gb/s — в голубой цвет, а порты 6 Gb/s — в белый.

Также на Z77MX-D3H установлено десять портов USB 2.0, из которых шесть расположено на задней панели, а еще четыре подключаются через планки. За счет чипсета Z77 плата поддерживает четыре порта USB 3.0: половина портов находится на задней панели, а половина реализована через внешние планки.

Плата Gigabyte Z77MX-D3H поддерживает восьмиканальный звук, а в качестве кодека используется чип VIA VT2021. За время тестирования мы не нашли никаких недостатков у звуковой подсистемы, однако некоторые пользователи жалуются в Интернете именно на этот контроллер VIA.

которая в результате выглядит следующим образом:

Разработчики разместили на панели три из четырех возможных видеовыходов: VGA, DVI, HDMI — отсутствует только DisplayPort. Также на панели можно найти большое количество портов USB, один порт PS/2 и оптический выход S/P-DIF.
